Hozzon ki maximális teljesítményt az elektromos autójából!

A Stäubli Electrical Connectors által bemutatott kétpólusú nagyfeszültségű töltőcsatlakozót a nagy teljesítményt és megbízhatóságot igénylő elektromos járművekhez fejlesztették ki

2021. január 11., hétfő, 06:00

Címkék: elektromobilitás elektromos autó elektromos autó töltő elektromos jármű elektromos töltőállomás Stäubli töltés

Az energiaszektor minden feszültségtartományban állandó, veszteségmentes energiaátvitelt vár el, az autóipari hegesztősorokban alapkövetelmény a nagy hatékonyságú csatlakozástechnika, a szállítmányozás pedig magas rezgésállóságot, maximális megbízhatóságot és kompakt kialakítást igényel. A svájci Stäubli az ezen ágazatokban megszerzett csatlakozástechnikai know-how-ja most az e-mobilitásban bizonyul létfontosságúnak.

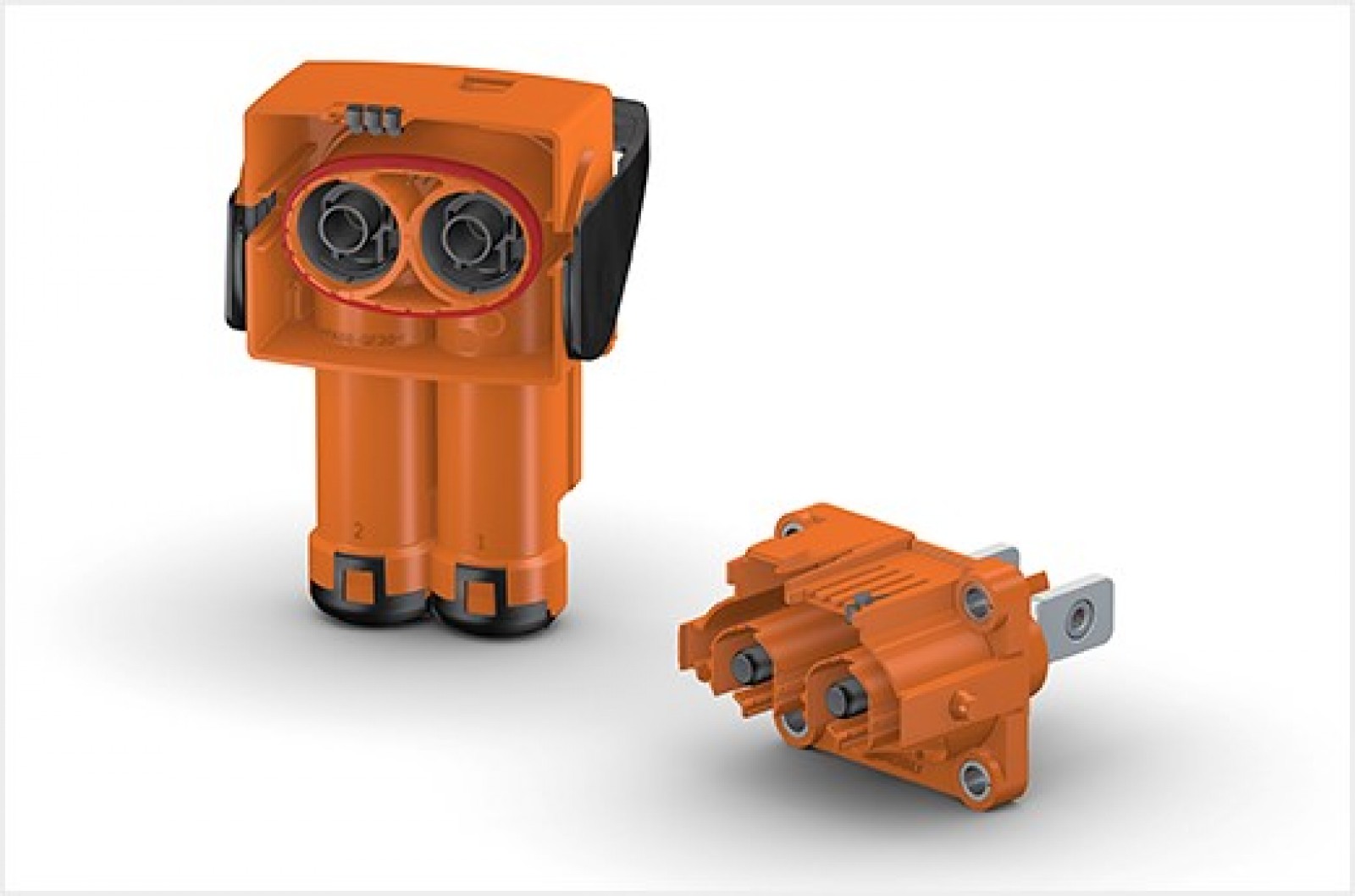

PerforMore – Stäubli töltőcsatlakozó e-járművek számára

Az elektromos érintkezők, csatlakozórendszerek, valamint ipari alkalmazások egyik vezető gyártójának számító Stäubli Electrical Connectors által a legújabb szabványok szerint megtervezett PerforMore csatlakozó maximális rugalmasság és biztonság mellett használható. A PerforMore különféle erőátviteli interfészekhez – például akkumulátorokhoz, inverterekhez vagy nagyfeszültségű elosztóegységekhez (HVDU) – használható. A rendkívül kompakt kialakítású és rezgésálló csatlakozó gyors töltést (akár 400 A 85 °C környezeti hőmérsékletig) tesz lehetővé. A felhasználóbarát működést és a biztonsági szintet kétlépcsős reteszelő mechanizmus, HVIL érintkezők, valamint a kiváló minőségű EMC-árnyékolás növeli. A gyors reteszelést biztosító karral a PerforMore könnyen és gyorsan felszerelhető.



Robusztus, biztonságos és megbízható:

  • IP68 és IP69 védelem dugaszolt állapotban az IEC 60529 szabvány szerint;
  • IP2X leválasztott állapotban;
  • Rezgésállóság és magas üzemi hőmérséklet.

HVIL kétlépcsős kioldórendszer:

  • A HVIL és az elektromos érintkezők leválasztása közötti időintervallum biztosítja:
    • a nagyfeszültségű biztonságizár-hurok (HVIL) a kioldási eljárás első lépésében megszakad;
    • a tápkontaktusokat csak a kioldási eljárás második lépésében lehet leválasztani.
  • Védelem a véletlen szétkapcsolás és az ebből eredő elektromos ívek ellen.

Kiváló minőségű EMC-árnyékolás:

  • Az árnyékolás hatékonyságát nagyszámú érintkezési pont biztosítja.
  • 360°-os árnyékolás a tápkontaktusok körül.

Mechanikai és színkódolás:

  • A mechanikus kódolás megakadályozza a helytelen csatlakoztatást;
    • 4 mechanikus kódolási lehetőség áll rendelkezésre.
  • A színkódolás lehetővé teszi az összetartozó csatlakozópárok azonnali felismerését;
    • 3 különböző szín segíti az egyértelmű elhelyezést.

Gyors, egyszerű és biztonságos beépítés:

  • Kábelszerelvény minden típusú gyártáshoz (kis és nagy darabszámú sorozatok).
  • Egyszerű telepítés: az egyetlen szerelési irány miatt az előszerelt kábelek telepítése egyszerű.
  • Biztonságos telepítés: az előre meghatározott szerkezeti forma megakadályozza a helytelen telepítést.Időmegtakarítás: a csatlakozót szállítás előtt szinte teljesen előszerelik.
  • Időmegtakarítás: a csatlakozót szállítás előtt szinte teljesen előszerelik.



Az elektromos és hibrid hajtásrendszerek magas követelményeket támasztanak a csatlakozók biztonságával, megbízhatóságával és teljesítményével szemben. A PerforMore csatlakozót az LV 215 szabványban a nagyfeszültségű csatlakozókra megfogalmazott követelmények figyelembevételével fejlesztették ki. A kompakt méretben kifejlesztett csatlakozó megtartotta a magas üzemi feszültségtartományhoz szükséges légköz- és kúszóáramút-méreteket. A kis magasság azzal az egyértelmű előnnyel jár, hogy a járművekben rendelkezésre álló beépítési hely hatékonyabban használható ki. A beépítés gyorsan és egyszerűen megvalósítható, a szétszerelés pedig – a kétlépcsős kioldórendszernek köszönhetően – biztonságos és felhasználóbarát.

A PerforMore rendszer alkalmazási területei:

  • A teljes hajtáslánc mentén: akkumulátorok, inverterek és elektromos motorok csatlakoztatásához.
  • Számos járműtípushoz alkalmas:
    • nagy teljesítményű autók;
    • nagy teljesítményű töltésképességgel rendelkező járművek (HPC);
    • elektromos haszongépjárművek, például teherautók és buszok.

Nagy energiaátvitel kompakt méretben:

  • Bevált MULTILAM csatlakozó technológia;
  • Kompakt 10 mm-es érintkezőkialakítás optimalizált teljesítményjellemzőkkel;
  • Minimális érintkezési ellenállás;
  • Hosszú távon is megbízható érintkezőrendszer;
  • Alacsony beépítési magasság.

A rendszer szíve: a MULTILAM csatlakozó

A Ø 10 mm-es érintkezőrendszer a bevált MULTILAM csatlakozót tartalmazza, ami a környezeti hőmérséklettől függően 400 A, vagy annál nagyobb energiaátvitelre képes minimális energiaveszteség mellett. A technológia az ipari alkalmazások minden típusú csatlakozásához ideális megoldás. A MULTILAM ezenkívül optimálisan megfelel egy elektromos hajtáslánc követelményeinek, például a rezgésállóságnak és a magas üzemi hőmérsékletnek.

www.staubli.com
