DC tápcsatlakozók az Amphenol GEC-től
PowerLok™ megoldások, amelyek EV alkalmazásokhoz készültek.
2025. május 30., péntek, 15:15
Címkék: csatlakozás-technika csatlakozó tápegység tápellátás TME
A TME vállalat kínálatát kibővítették az Amphenol GEC cégtől származó PowerLok™ tápcsatlakozókkal (Amphenol GEC). Ez egy új ajánlat egy elismert szállítótól, amely elsősorban az elektromos járművek és a hibrid járműipar gyártóinak és elektrotechnikusainak szól. Ezenkívül a bemutatott termékek az újrahasznosítható energia telepítésekben is megállják a helyüket, különösen az energiatárolókban.
Habár minden bevezetett termék ugyanahhoz a családhoz tartozik, ezt a kínálatot két csoportra kell osztani: PowerLok™ G2 csatlakozók és aljzatok, valamint PowerLok™ 4.0 G2 csatlakozók.
PowerLok™ G2

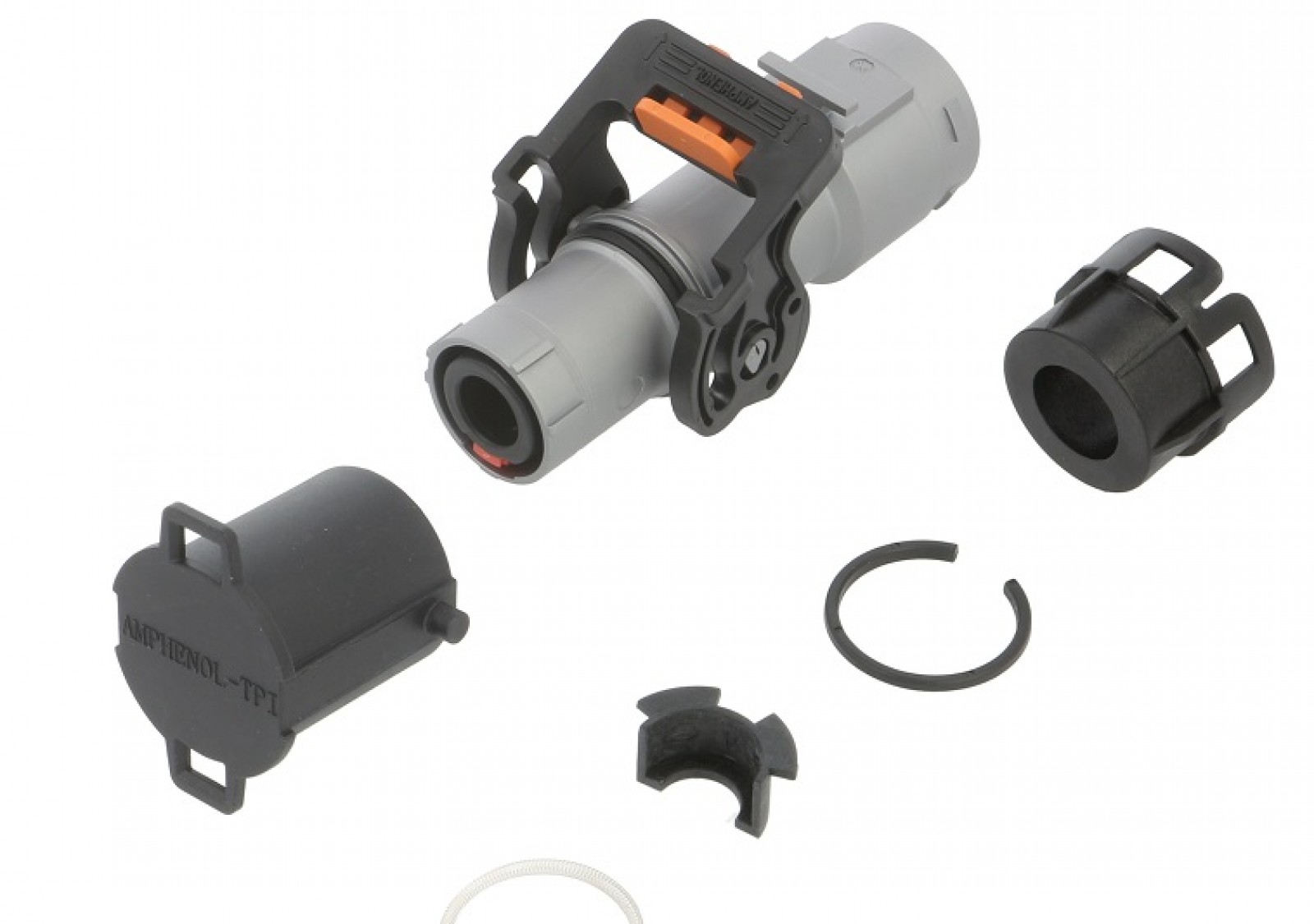

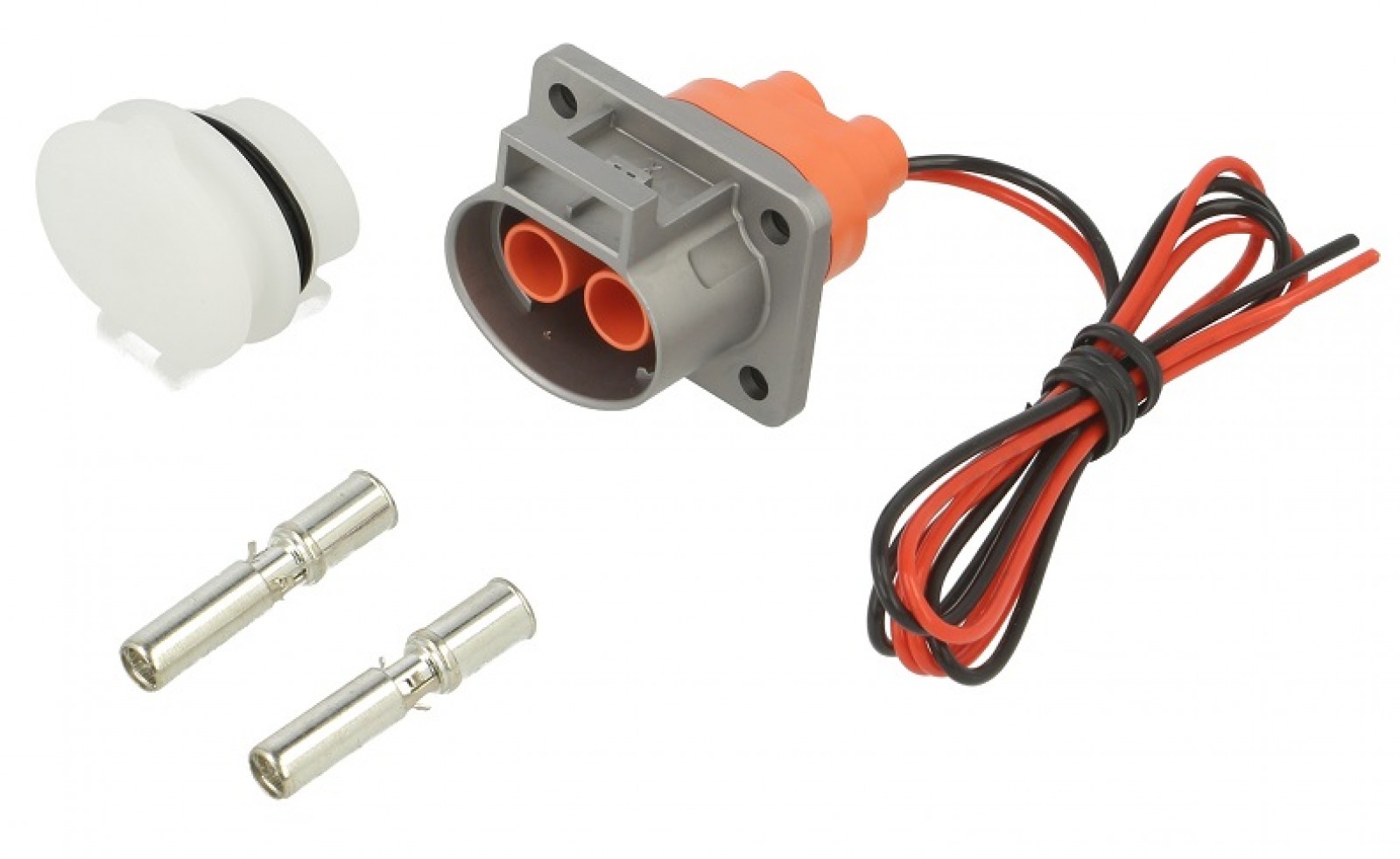

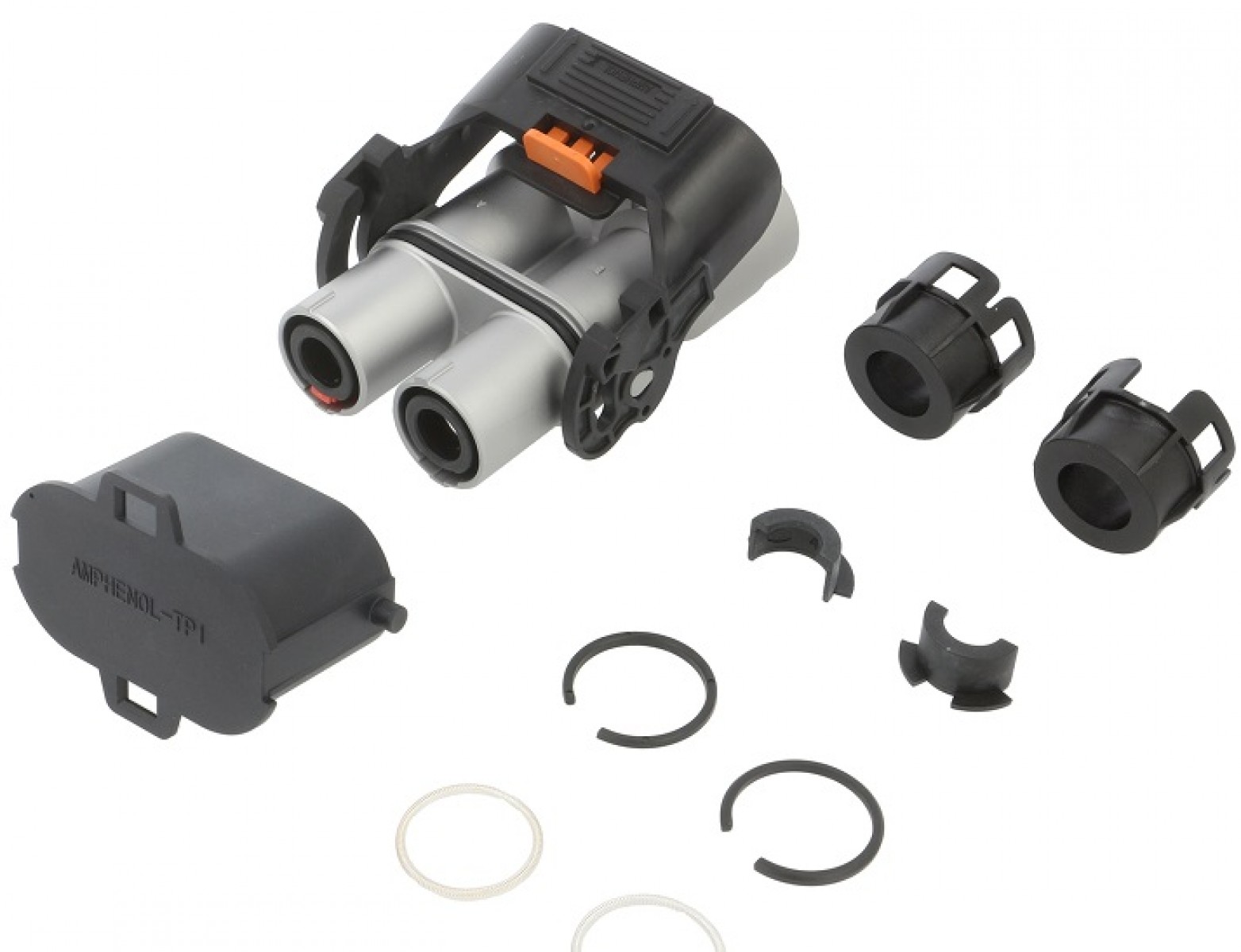

Ezek a termékek, amelyek a fenti táblázatban szereplő fényképeken láthatók (csatlakozók), magas elektromos paraméterekkel rendelkező tápcsatlakozók, alumíniumötvözet felhasználásával készültek. Képesek 300A-ig terjedő áramokat vezetni 1kV DC névleges feszültség mellett. Széles választékot kínálnak konfigurációkban, beleértve a egyenes és szögletes verziókat is. A kínálatban megtalálhatók mind a vezetékre szerelt csatlakozók (keresztmetszet 150mm2-ig), mind a panelre szerelt csatlakozók. Egyes csatlakozók 1, 2 vagy 3 pines kivitelben kaphatók. A ház konstrukciója biztosítja a teljes szigetelést és árnyékolást a kapcsolatok védelme érdekében, minimalizálva a zavarokat.
A termékek legfontosabb alkalmazásai a hibrid és teljesen elektromos járművek energiaellátási láncolatai: személyautókban, teherautókban, buszokban, mezőgazdasági gépekben és terepjárókban. Ezeket a termékeket magas védelmi osztályban készítették, elérve az IP67-et, azaz magas vízállóságot és teljes porállóságot, amelyek csökkenthetik a kapcsolatok vezetőképességét. A csatlakozók teljes vízállóságot érnek el párosítás után.
PowerLok™ 4.0 G2
A fent leírt csatlakozókkal ellentétben a PowerLok™ 4.0 G2 al-sorozat járművekben lévő kiegészítők és alkatrészek tápellátására szolgál (érzékelők, aktuátorok, szervomechanizmusok stb.). Elektromos paramétereik tehát valamivel alacsonyabbak (áramerősség 5…60A, vezetékek keresztmetszete 10mm2-ig), de a házak is kisebb méretűek. Itt is gondoskodtak a magas védelmi osztályról, amely a csatlakozás után IP69-re nő. Fontos kiemelni, hogy az összes PowerLok™ csatlakozó széles hőmérsékleti toleranciával rendelkezik, és -40°C-tól 125°C-ig képes működni.

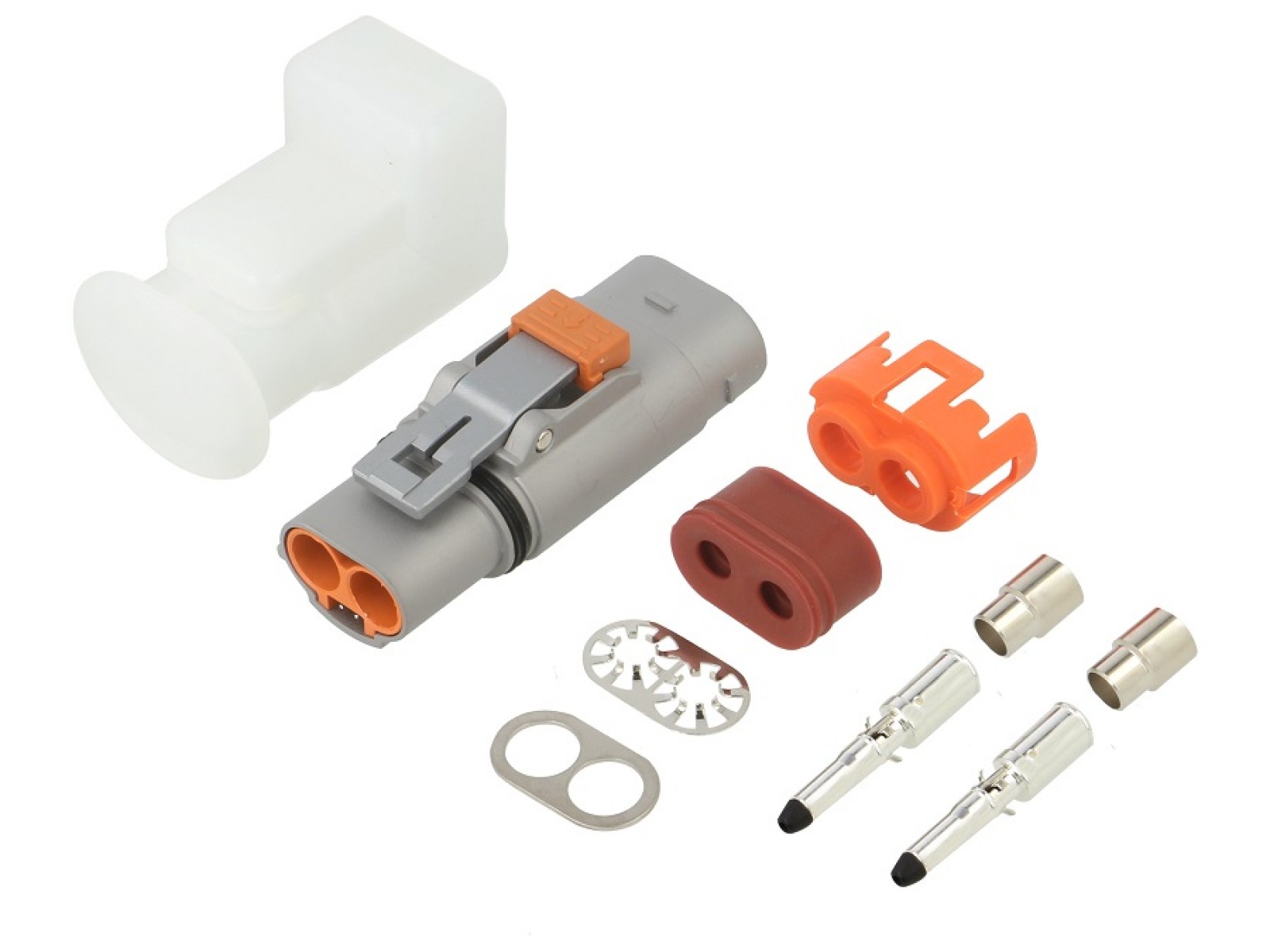

A PowerLok™ 4.0 G2 önzáró csatlakozói kompaktabb kialakításúak
|
Jellemzők |
|
|---|---|
|
Csatlakozó típusa |
DC tápcsatlakozó |
|
Csatlakozó típusa* |
férfi vagy női |
|
Térbeli orientáció* |
egyenes vagy szögletes |
|
Mechanikai szerelés* |
vezetékre, panelre, flanccsal (4 lyuk) |
|
Mechanikai tartósság |
100 ciklus |
|
Működési hőmérséklet |
-40...125°C |
|
Védelmi osztály* |
IP2X, IP67, IP69 |
|
Polarizáció* |
2X, 3X, U, V, W, X, Y |
|
Pinek száma* |
1…3 |
|
Névleges áram* |
60…300A |
|
Vezeték keresztmetszet* |
4...150mm2 |
|
Névleges feszültség |
1kV |
* modelltől függően
