Sinamics család szivattyús alkalmazásban
Sokoldalú és költséghatékony hajtás
2015. július 01., szerda, 06:00
Címkék: hajtástechnika inverter IOP siemens Sinamics G120C Sinamics V20 szivattyú
A különböző gyártási, folyamatirányítási és közüzemi technológiákban egyre nagyobb az igény az olyan egyszerű mozgatási feladatok automatizálására, amelyeknél kevés egyéb vezérlési feladat ellátására van szükség. Az egyszerű és költséghatékony kompakt készülékek piacán a termékcsaládon belül is gyökeresen új, a funkcionalitást előtérbe helyező készülékkoncepcióként jelent meg a SINAMICS V család. Ezek az inverterek kiemelkednek gyors üzembe- helyezhetőségükkel, egyszerű kezelésükkel, robusztusságukkal és mindemellett kedvező árukkal.

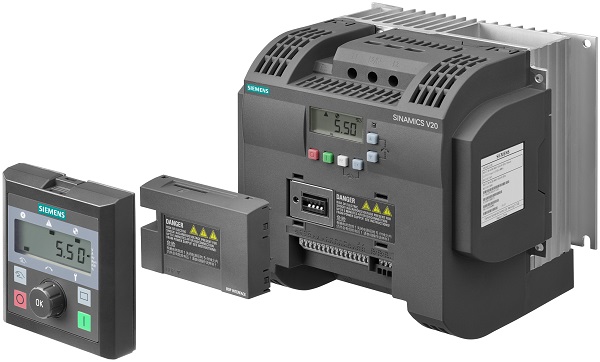

SINAMICS V20 – bemutatás
A Siemens széles hajtáskínálatában kiemelt figyelmet fordít az egyszerű, adott célra szabott, ezért költséghatékony megoldások fejlesztésére, amelyek könnyen kezelhetők, gyorsan üzembe helyezhetők és technológiai feladatukat mostoha környezetben is megbízhatóan ellátják. Az ennek a koncepciónak a jegyében tervezett SINAMICS V20 frekvenciaváltó kínálat a fenti kategóriában legfontosabb 0.12 kW - 30 kW teljesítménytartományt fedi le egy- és háromfázisú betáplálású készülékeivel, amelyek szivattyúk, ventilátorok, kompresszorok, szállítószalagok, valamint egyéb egyszerű gépek mozgatási feladatainak optimális ellátására alkalmasak. A berendezés ráadásul rendkívül felhasználóbarát is, úgy tervezték, hogy alkalmazásához ne legyen feltétlenül szükség speciális hajtástechnikai tapasztalatra.
Egyszerű használat
A beépített kezelőterminál (BOP) lehetővé teszi a készülék gyors és biztos üzembe helyezését. Amellett, hogy a soros interfész egyszerű csatlakozást biztosít a SIMATIC vezérlőkhöz, a terminál rendelkezik egy Modbus RTU interfésszel is, amely által képes egyéb külső vezérlőkkel való kommunikációra. A vezérlőszekrény ajtajára magas IP védettséggel helyezhető ki a kezelőpanel, amely forgó kezelőszerve gyorsítja és megkönnyíti a menürendszerben való navigálást és a paraméterek beállítását.
A beüzemelést támogató csatlakozást és az alkalmazásokat támogató ún. makrók könnyítik az adott feladathoz – például szivattyú- vagy ventilátorhajtás – kötődő tipikus beállítások gyors és hibamentes elvégzését. A beállítási paraméterek, amelyek az egyes alkalmazástípusokra definiáltak, könnyen átvihetők további eszközökre.
Energiamegtakarítás
A frekvenciaváltó által támogatott V/f és a V2/f vezérlés esetén lehetőség van egy ún. ECO üzemmód kiválasztására, ahol a fluxust automatikusan a legnagyobb elérhető energiamegtakarításhoz adaptálja, így a kis dinamikájú terhelési ciklusokban érhető el komoly megtakarítás. Amikor az alapjel jelentősebben megváltozik, az ECO mód automatikusan deaktiválódik. A technológia üzemeltetőjének napi munkáját segíti, hogy az energiafelhasználás kijelezhető közvetlenül kWh-ban, vagy akár CO2-ben, vagy bármely helyileg fontos egyéb paraméterként is.
Pihenő munkafázisban az inverter ún. hibernálási módban lehet. Ez biztosítja, hogy a készülék és a motor ténylegesen is csak akkor működjön, amikor a technológia vagy a gép ezt igényli. A hibernálási üzemmód automatikusan aktiválódik, ha a forgatás igény, vagy a visszacsatolt jel értéke egy meghatározott küszöbérték alá esik. Az ilyen intelligens hibernálás nemcsak jelentős energiamegtakarítást eredményez, hanem növeli a motor élettartamát, valamint csökkentheti a szivattyúk alacsony sebességű használatából adódó kopását is.
Sinamics V20, vagy Sinamics G120C? Melyiket válasszuk?
Ha a technológia nagyobb nyomatékigényt, illetve fordulatszám-pontosságot követel meg alacsony fordulaton, vagy ha terepi vezérlésre/felügyeletre van szükség, akkor a SINAMICS G sorozatból már jól ismert kompakt hajtás a SINAMICS G120C a tökéletes választás.
A SINAMICS G120C frekvenciaváltó a 0,55 – 18,5 kW névleges teljesítménytartományban és három házméretben kapható, új viszonyítási pontot jelent saját kategóriájában kompakt méretei, rövid beüzemelési ideje, üzemeltetésének egyszerűsége, valamint könnyű szervizelése és magas funkcionalitása révén.
Az energiahatékonyság növeléséhez a SINAMICS G120C rendelkezik vektorszabályozással, hogy optimalizálja az energiafelhasználást és automatikusan csökkenti a fluxust. A SINAMICS G120C szerves részét képezi a „Totally Integrated Automation”-nak és rendelkezik PROFINET, PROFIBUS, Modbus RTU, CAN valamint USS kommunikációs lehetőségekkel. A TIA portalba beépülő Startdrive segítségével már a V12-es verziótól kezdődően, egy keretszoftver használatával, alkalmazásra tudjuk szabni a frekvenciaváltót, és könnyedén illeszteni tudjuk egy S7-1200-as vagy S7-1500-as vezérlőhöz.
IOP intelligens kezelőpanel a SINAMICS G családhoz
A Siemens új, felhasználóbarát grafikus kezelőpanelt fejlesztett ki a Sinamics G120 frekvenciaváltó-családhoz, amely jelentősen megkönnyíti az üzembe helyezést, a kezelést és a diagnosztikát.
A Sinamics IOP segítségével a frekvenciaváltó család menürendszerét nem ismerő felhasználók – a tévedések kockázatát elkerülve – hatékonyan és gyorsan tudják elvégezni a beüzemelést, a nagyméretű grafikus kijelzőnek, az áttekinthető menürendszernek és a szöveges felületnek köszönhetően. Emiatt beállításkor kezelői kézikönyvre sincs feltétlenül szükség, ugyanis az egyes funkciókhoz tartozó rövid leírás is elérhető a terminálon. A beüzemelést ún. varázslófunkció is segíti, amely abban nyújt támaszt, hogy ne felejtsünk ki alapvető funkció-, ill. paraméterbeállításokat. Az úgynevezett paraméterszűrő-funkció használatával pedig specifikusan (például. szivattyús hajtás esetén) csak az alkalmazásra jellemző paramétereket látja a felhasználó. A kezelőfelületen található billentyűk a közvetlen kezelés funkcióit is szolgálják (például. RUN/STOP). A nagyméretű navigációs kerék több funkcióján kívül, például a menürendszerben való könnyű mozgást teszi lehetővé. A kezelőpanel használatával a készülék diagnosztikai funkciói kényelmesen előhívhatók, az egyes figyelmeztető és hibaüzenetek áttekinthető felhasználóbarát formában jelennek meg. Az INFO-gomb megnyomása után az IOP a figyelmeztetésekről és a hibajelzésekről egy felhasználóbarát rövid leírást jelenít meg, amely a hiba lehetséges okait is tartalmazza.
A beüzemelést támogatásaként minta alkalmazások találhatóak a Sinamics V20 (https://support.industry.siemens.com/cs/document/63696870) és Sinamics G120C (https://support.industry.siemens.com/cs/document/70155469) frekvenciaváltóhoz a support oldalunkon.
A fenti rendszerekkel, termékekkel, szolgáltatásokkal kapcsolatban további információt és támogatást talál a www.siemens.hu/ipar oldalunkon, munkatársainkkal az ott megadott elérhetőségeken veheti fel a kapcsolatot.
