ABB márkájú túláramvédelmi kapcsolók
A S200M UC sorozatú telepítési védelmi paraméterei és jellemzői
2025. augusztus 08., péntek, 06:00
Címkék: ABB biztonság biztonságtechnika elektromos áram TME túlfeszültség
Az áramkörök védelmének alapvető eszközei a túláramvédelmi kapcsolók – elsősorban a vezetékek és elektromos berendezések veszélyes túlterheléseit akadályozzák meg, lehetővé téve többek között a kábelkötegek túlmelegedésének elkerülését. Az ABB kiváló megoldásokat kínáló gyártóként ismert ezen a területen.
Az alábbiakban bemutatjuk az S200M UC sorozatú kapcsolók csoportját. Ezek univerzális telepítési védelmek váltóáramú telepítésekhez, azaz hálózati telepítésekhez, bár kialakításuk lehetővé teszi a DC áramkörökbe történő szerelést. Számos tanúsítvánnyal rendelkeznek, és különböző paraméterekkel bírnak, megkönnyítve a következetes, egymással kompatibilis védelmi elemek készletének kiválasztását a piacon elérhető legjobb minőségben.
Ebben a cikkben az alábbi témákat tárgyaljuk:
- Az S200M UC sorozatú kapcsolók általános felosztása
- Mi a kapcsoló karakterisztikája?
- A túláramvédelmi kapcsolók legfontosabb tanúsítványai
Modellek áttekintése a kínálatban
Az S200M UC túláramvédelmi kapcsolók belső, állandó mágneses ívoltó kamrákra épülnek. Ez azt jelenti, hogy kialakításuk lehetővé teszi az elektromos ívek csökkentését, amelyek akár 500V DC feszültségnél is keletkezhetnek. Ez lehetővé teszi a veszélyes helyzetek elkerülését, amikor a nem kívánt feszültség a kapcsoló érintkezőinek nyitása ellenére is fennmarad az áramkörben – ami előfordulhat (és végzetes következményekkel járhat) olcsó helyettesítők használata esetén. Érdemes megjegyezni, hogy az ilyen funkció a kapcsoló megfelelő oldalról történő táplálását igényli.

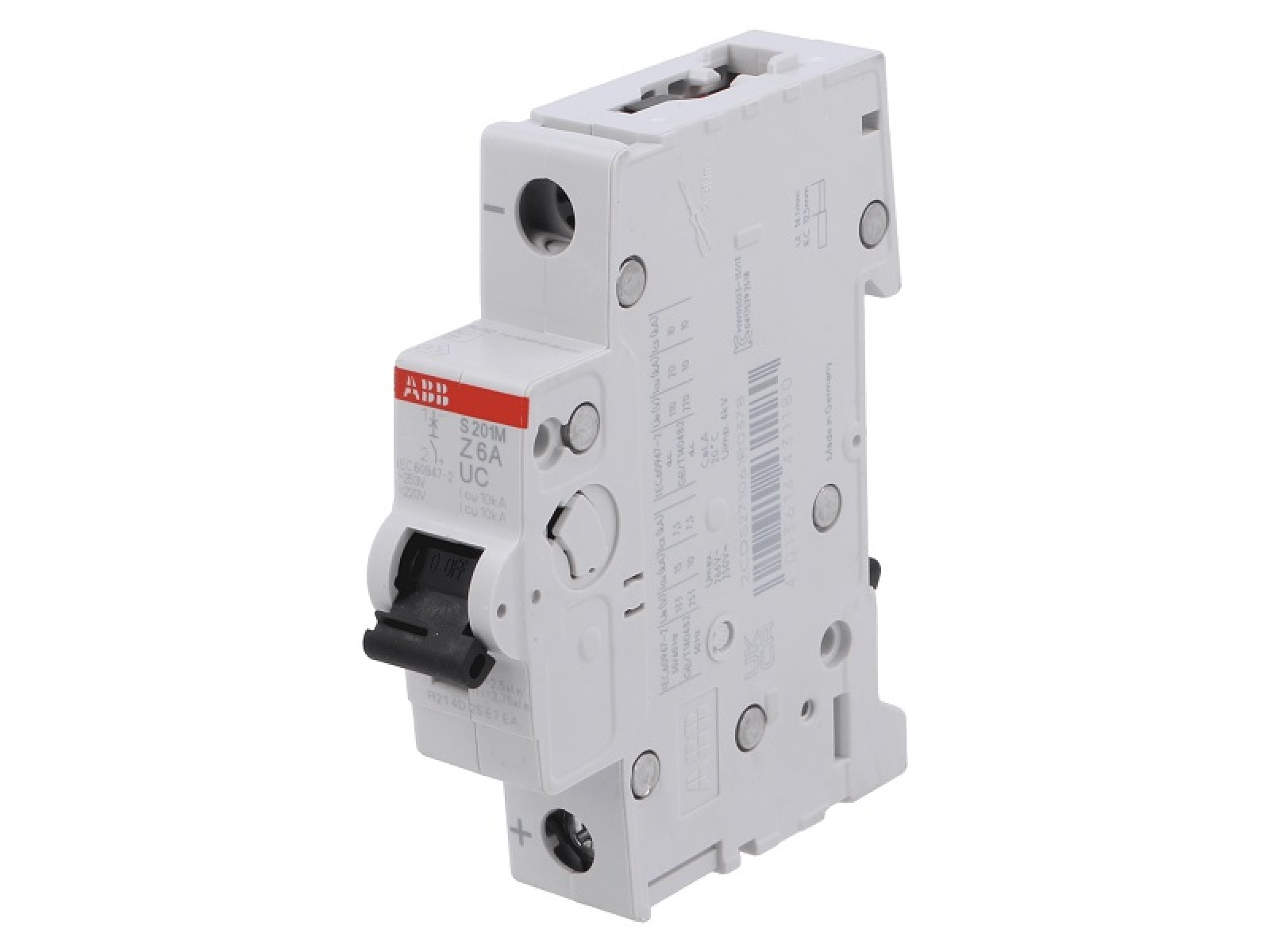

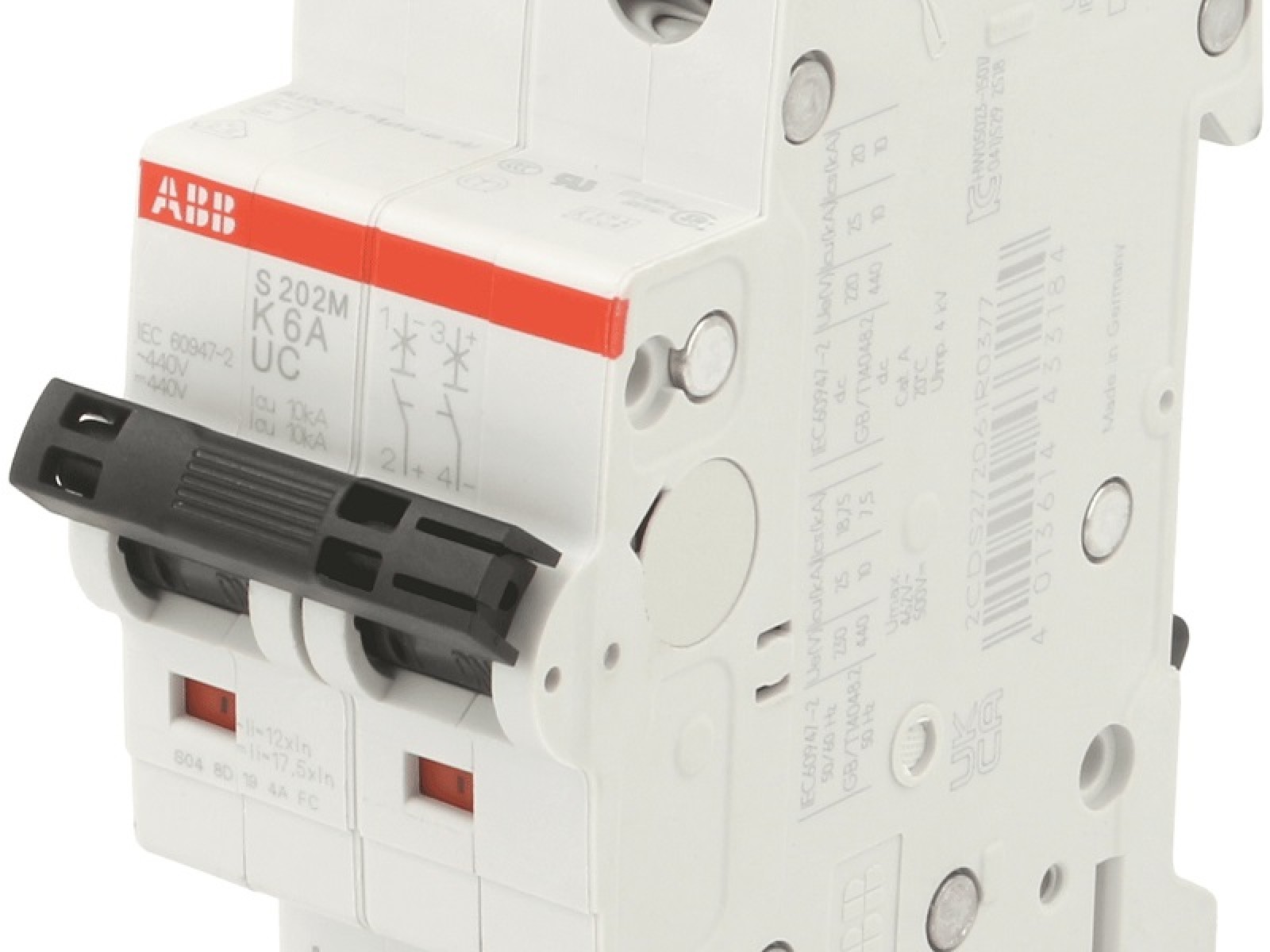

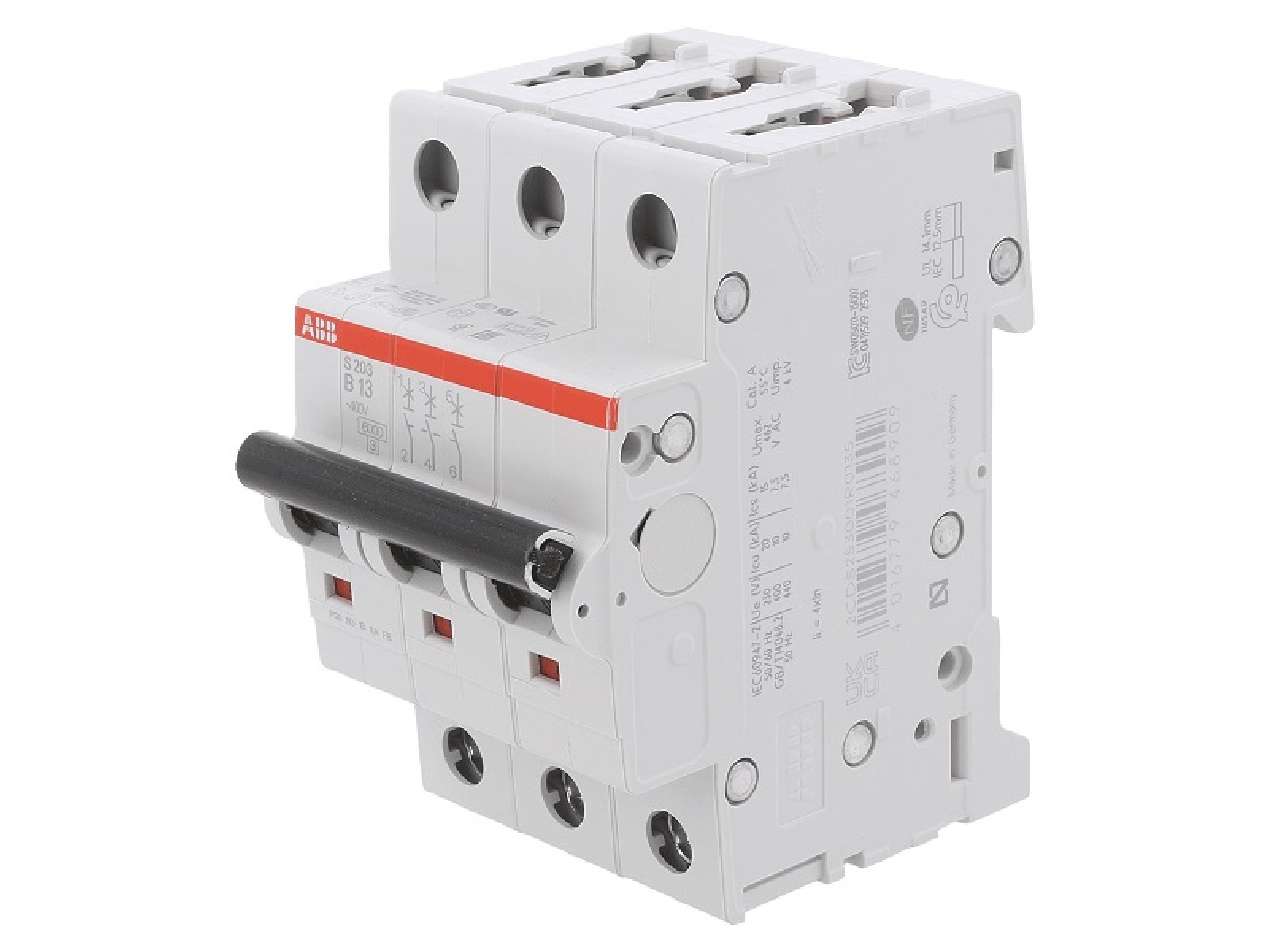

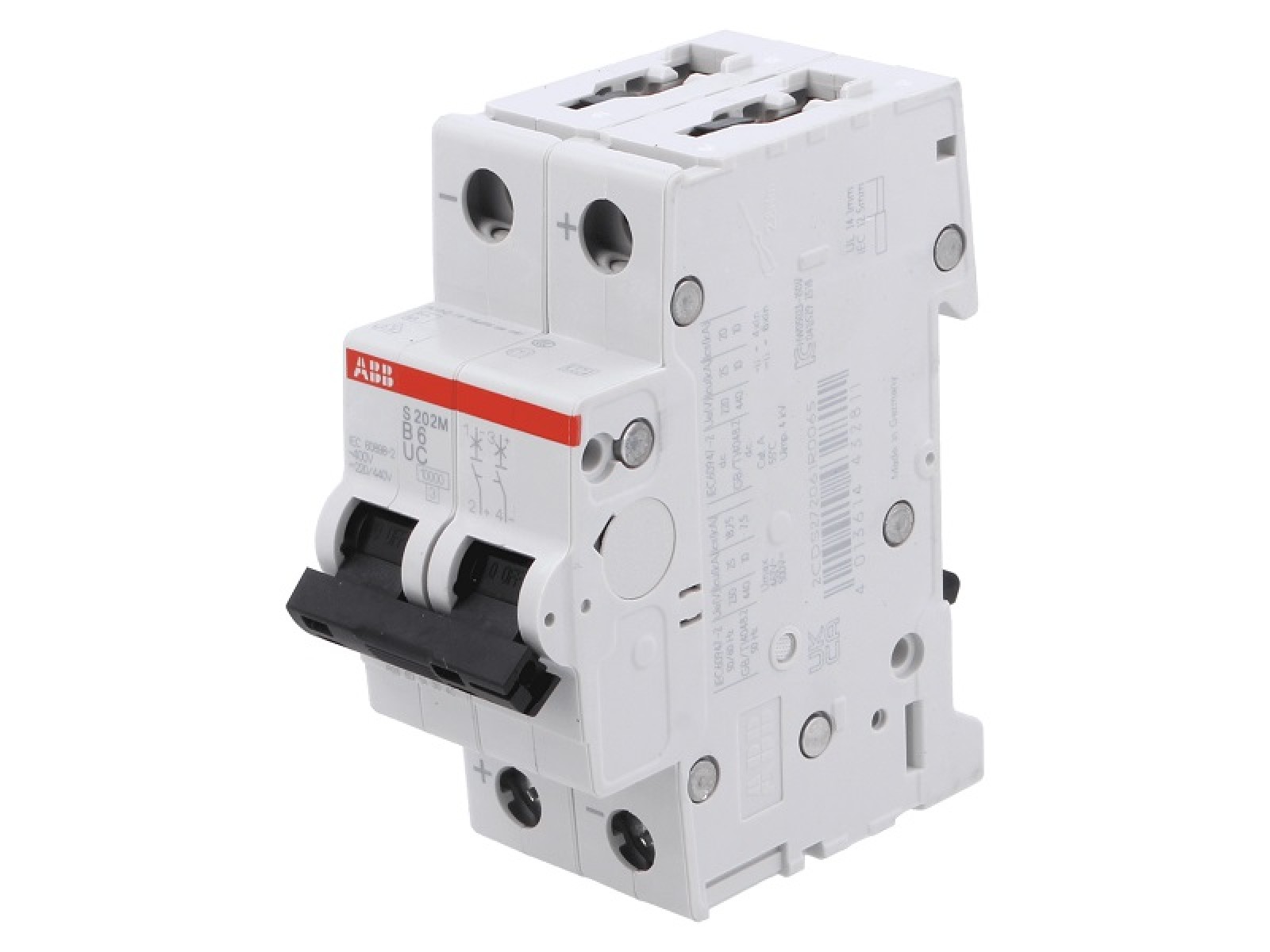

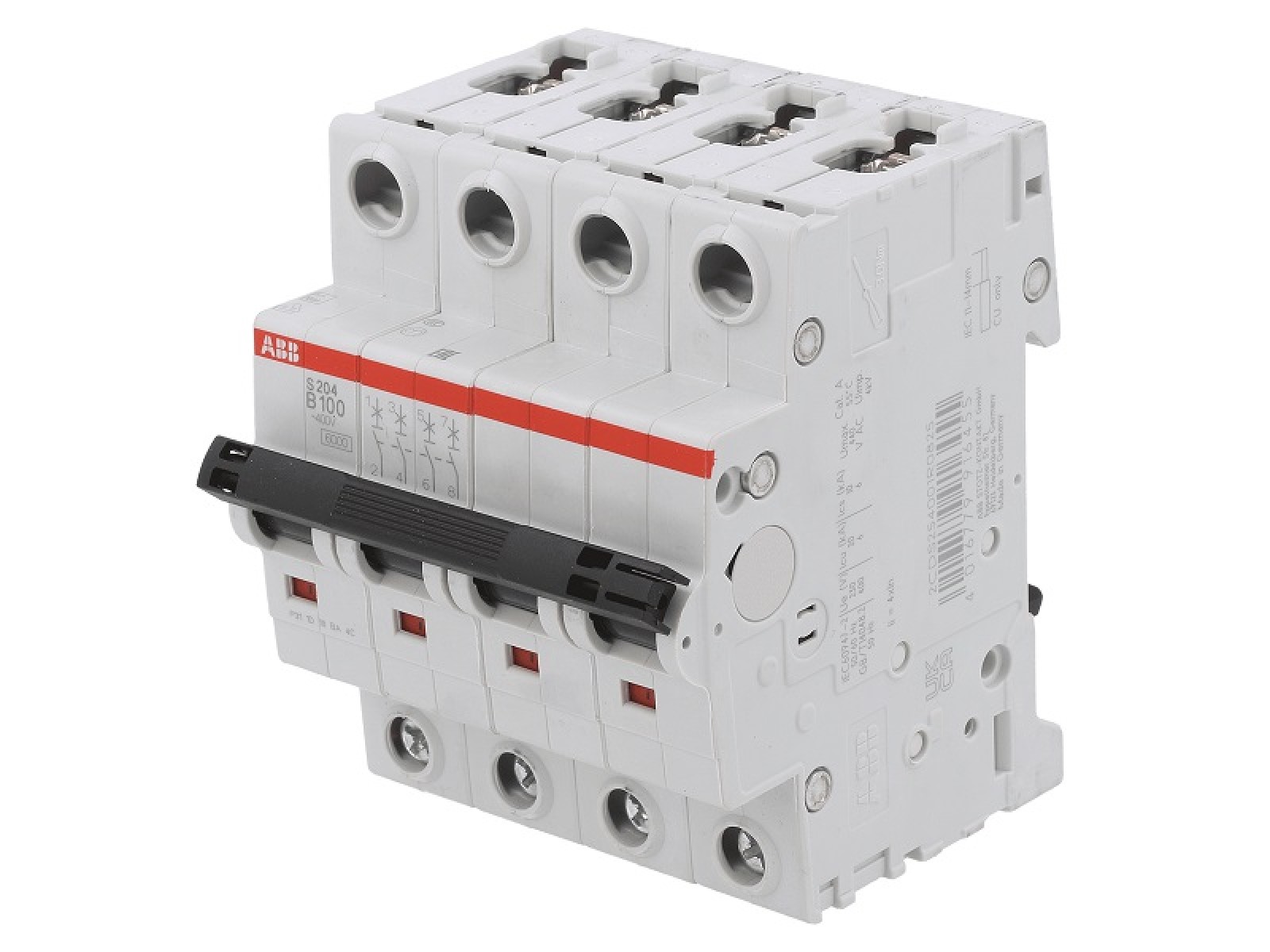

Először is hangsúlyozni kell, hogy az S200M sorozatú kapcsolók egypólusú és többpólusú változatokban kaphatók, amelyek egyszerre képesek 2, 3 vagy 4 áramkört 400V AC vagy DC (a legtöbb modell) feszültséggel megszakítani:
Megjelenésük és formátumuk tekintetében a bemutatott kapcsolók nemzetközi MCB szabványoknak felelnek meg, azaz Miniature Circuit Breakers. DIN sínre (TH35) szerelhető házakban helyezkednek el, burkolattal ellátott szekrényekben. Csavaros kapcsokkal rendelkeznek, amelyek képesek befogadni mind a vezetékeket (széles keresztmetszeti tartományban), mind a csatlakozósíneket. Az érintkezők helyzetjelzője jól látható, jelezve az áramkör zárását/nyitását.
Függetlenül a változattól, a kapcsolók rövidzárlati szilárdsága 10kA szinten van, és a gyártó 20 ezer ciklusra becsüli elektromos élettartamukat. A kapcsolók névleges áramának (kioldás) értékei 0,3A-tól 63A-ig terjedhetnek, feszültségek 220V DC és 230V AC-tól 400V AC/DC-ig (a kínálat legtöbb megoldása esetében). Az S200M UC sorozatú termékeket -25°C és 55°C közötti hőmérsékletű környezetben való használatra szánják.
A csatlakoztatási mód és a piros-zöld működési jelző közvetlenül a burkolat elején található
Karakterisztika
Számos ipari alkalmazás és nagy léptékű alkalmazás (pl. többlakásos épületek) esetén fontos tényező a kapcsoló karakterisztikája, azaz a működés sebessége és a hirtelen áramváltozásokra adott reakciója. E tekintetben az ABB négyféle S200M UC kapcsolót kínál:
- B típus – azonnali kioldás a névleges áram 3-5-szörös túllépése esetén (leggyakrabban háztartási, világítási áramkörökben található);
- C típus – működés az 5-10-szeres névleges áramoknál, ipari és kereskedelmi alkalmazásokban használatos transzformátorok, motorok, fénycsöves világítás, ventilátorok táplálására;
- K típus – széles toleranciájú elemek, amelyek 8…12-szeres túlterheléseknél reagálnak, szükségesek a jelentős, de rövid idejű indítóáramok kezeléséhez (felvonómotorok vagy kompresszorok);
- Z típus – a legérzékenyebb áramkörökben (elektronikus, mérő, vezérlő eszközök) alkalmazott, nagyon gyorsan reagáló, és toleranciájuk nem haladja meg a névleges érték 3-szorosát.
Normák
Mint már említettük, az ABB termékeket számos nemzetközi szabványnak megfelelően gyártották, és gondoskodtak azok tanúsításáról. Ez lehetővé teszi a bemutatott túláramvédelmi kapcsolók ipari telepítésekben, lakóépületek rendszereiben stb. való alkalmazását. A legfontosabbak közülük:
IEC EN 60898
A háztartási és irodai telepítésekhez készült túláramvédelmi kapcsolók szabványa. Képzetlen személyek általi kezelésre és az alapvető védelem biztosítására tervezték a vezetékek túlterhelése és rövidzárlatok ellen.
IEC EN 60947-2
A ipari és kereskedelmi vezérlőberendezések szabványa, ahol viszonylag magas áramok fordulnak elő. Ezért az ilyen típusú elemeket általában képzett személyzet: villanyszerelők, elektrotechnikusok, karbantartók, szervizesek stb. kezelik.
UL1077
Az észak-amerikai (UL az Underwriters Laboratories) szabályozások gyűjteménye a motorok és elektronikus elemek (pl. ipari vezérlők) védelmére. Az ezzel a szabvánnyal való megfelelés azt jelenti, hogy a kapcsolók például az USA piacán is használhatók.
CSA C22.2 No. 235
A kanadai UL1077 megfelelője, amelyet a CSA, azaz Canadian Standards Association dolgozott ki. Lehetővé teszi a bemutatott termékek használatát Kanadában - vezérlőszekrényekben, ipari gépekben és fogyasztói telepítésekben.
