Omron Electronic Components G9K sorozatú relék
Rendkívüli lehetőségek, amelyek megfelelnek a mai kihívásoknak
2026. március 27., péntek, 06:00
Címkék: CP relé energiahatékonyság Omron TME villamos energia
Számos iparágban érezhető az evolúció, amely az újrahasznosítható energiaforrásokkal és a folyamatos automatizálási fejlődéssel kapcsolatos. Hasonló a helyzet az autóiparban is, az elektromos járművek (EV) fejlődésével összefüggésben. Az Omron Electronic Components új G9K reléit az új technológiák fejlődéséből eredő kihívásoknak való megfelelésre tervezték, különösen a helyhez kötött, nagy hatékonyságú töltők esetében.
Már maguknak a reléknek a specifikációja is, amelyeket alább részletezünk, az Omron Electronic Components széles körű képességeire utal. A legfontosabb jellemzők közé tartozik a széles körben támogatott áramtartományok, szabványosított és kompakt formátumok, magas energiahatékonyság és magas tartósság. Ezek olyan megoldások, amelyek úgy lettek tervezve, hogy megfeleljenek a meglévő rendszerek szabványainak, de egyben a modernizáció következő lépését is jelentik.
A G9K megoldások áttekintése
A G9K relék alsorozatai különböző specifikus alkalmazásokra lettek tervezve. Mindazonáltal minden termék több kulcsfontosságú előnnyel rendelkezik, amelyek lehetővé teszik azok használatát az áramkörökben, ahol „hagyományosan” kontaktorokat szereltek be. Az Omron termékeinek közös jellemzői:
- szabványos 12 V és 24 V DC tekercsek;
- minimalizált és stabil kapcsolási ellenállás (pl. a G9KA típus kezdeti értéke 0,2 mΩ), ami hozzájárul a tartósság növeléséhez és a hőkibocsátás csökkentéséhez;
- a kapcsolók dupla szakítását figyelembe vevő kialakítás;
- alacsony energiafogyasztású tekercsek használata (működési áram akár 22,1 mA) a hatékonyság növelése és az üzemeltetési költségek csökkentése érdekében.

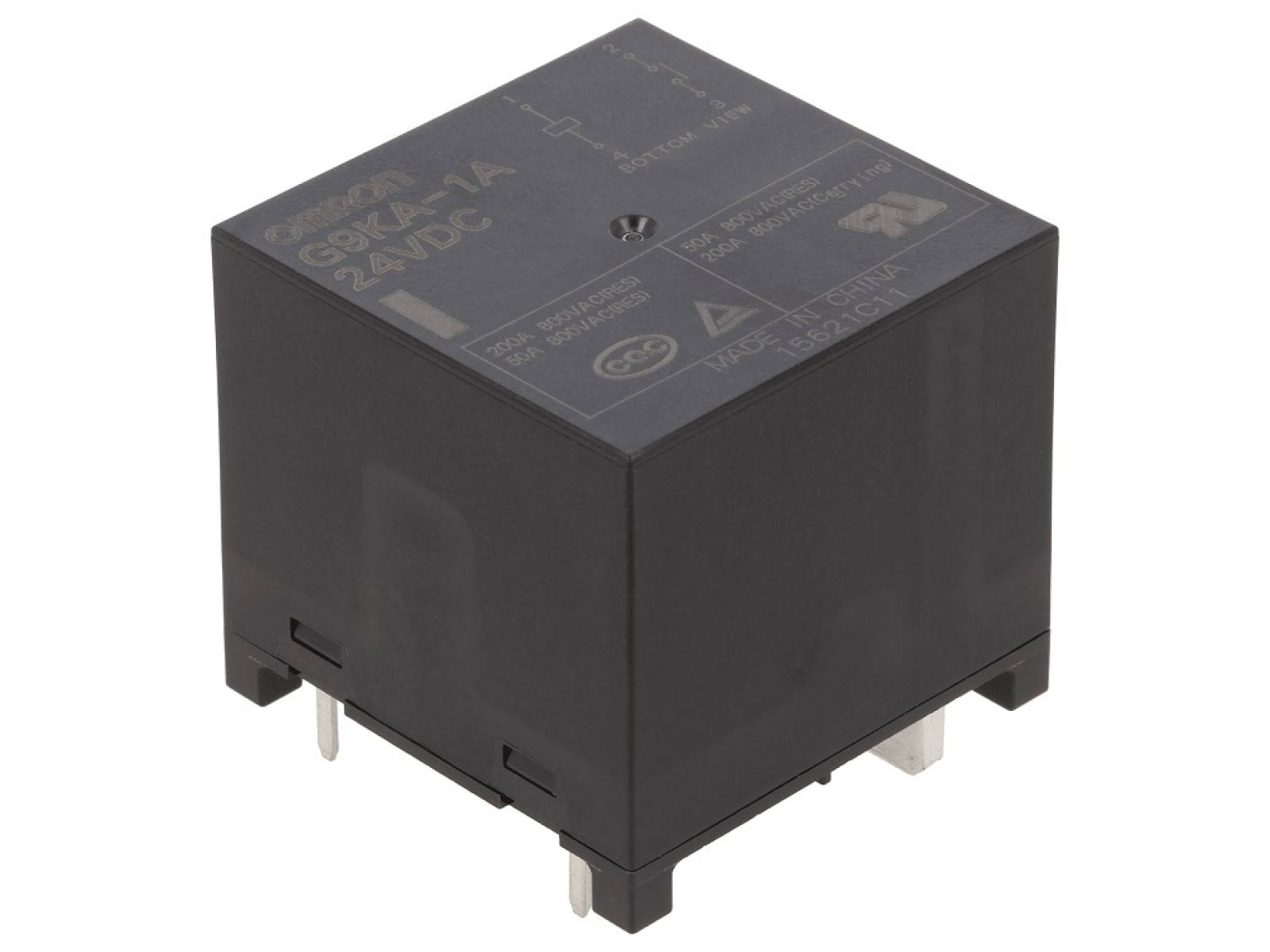

G9KA, AC teljesítményrelé
Ezek a termékek rendkívül alacsony kapcsolási ellenállással rendelkeznek, és 260 A vagy 300 A áramerősséggel, legfeljebb 1 kV feszültséggel működnek. A 300 A-es modell jelenleg tükörkapcsolóval és valós visszacsatolással rendelkezik, az IEC 60947-4-1 szabványnak megfelelően. A relék kialakítása segíti a hőeloszlást. Az elemek paraméterei lehetővé teszik viszonylag alacsony feszültségek kezelését (5 V DC, 1 mA). Ezeket a megoldásokat elsősorban ipari inverterekhez/frekvenciaváltókhoz és szünetmentes tápegységekhez (UPS) használják.
G9KA, AC teljesítményrelé

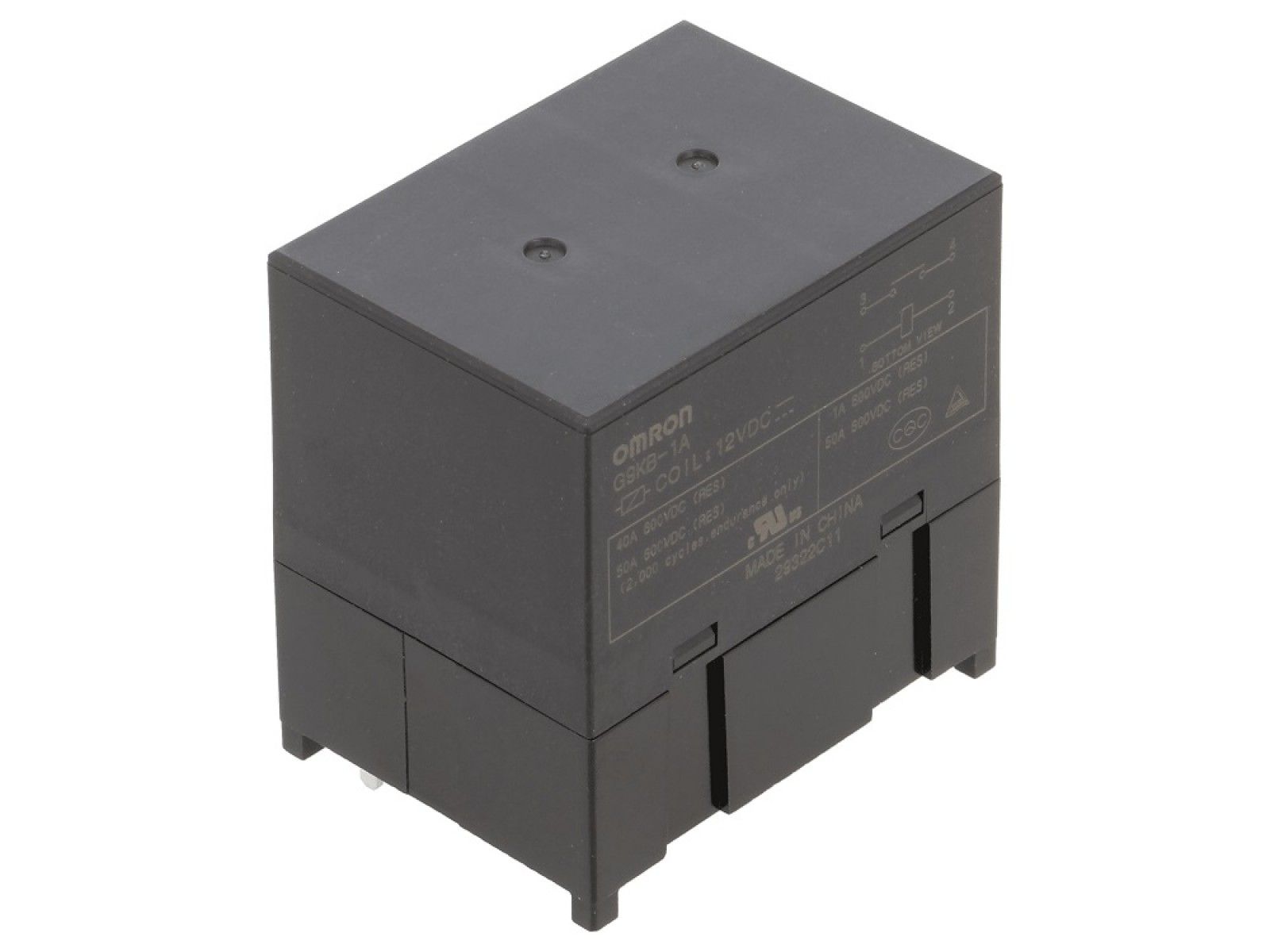

G9KB, magasfeszültségű DC teljesítményrelék
Azokhoz az áramkörökhöz tervezték, ahol kétirányú DC teljesítmény-áramkörök kapcsolása és szakítása történik, főleg energiatároló rendszerekben és az EV akkumulátorok otthoni hálózattal történő összekapcsolásában (V1X, V2X, V2G, V2L stb.). Jellemzőjük a 100 A áramvezetési képesség akár 800 V DC feszültségen. Működhetnek 85 °C hőmérsékletig. Konstrukciójukban stykkapcsoló mechanizmus található.
G9KB, magasfeszültségű DC teljesítményrelék

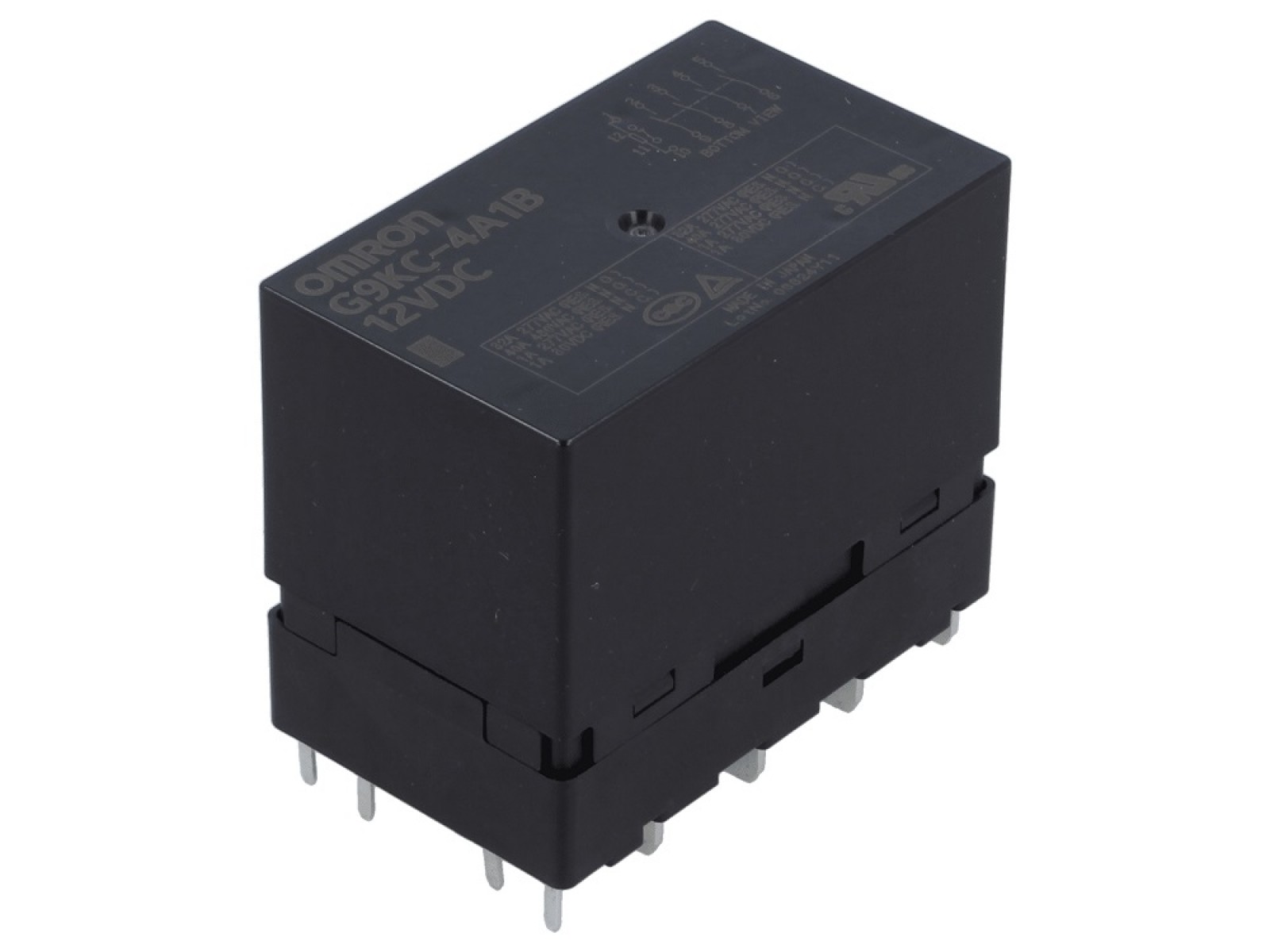

G9KC, négy pólusú AC relék
A 4PST kapcsolási konfigurációval rendelkező relék legfeljebb 480 V AC feszültséget és 40 A áramot kezelnek, ami háromfázisú rendszerek paramétereinek felel meg. Jellemzőjük az alacsony tekercsáram (613 mA) és az alacsony tartási feszültség (a névleges érték 35%-a). Bizonyos modellek rendelkeznek visszacsatoló kapcsolóval a jelvonalon, a felügyeleti áramkörben vagy a főkapcsoló zárlatának jelzésére. Ezek a kompakt relék helyettesíthetik a nagy kontaktorokat olyan területeken, mint az EV töltők, HVAC rendszerek, ipari motorvezérlők stb.
G9KC, négy pólusú AC relék

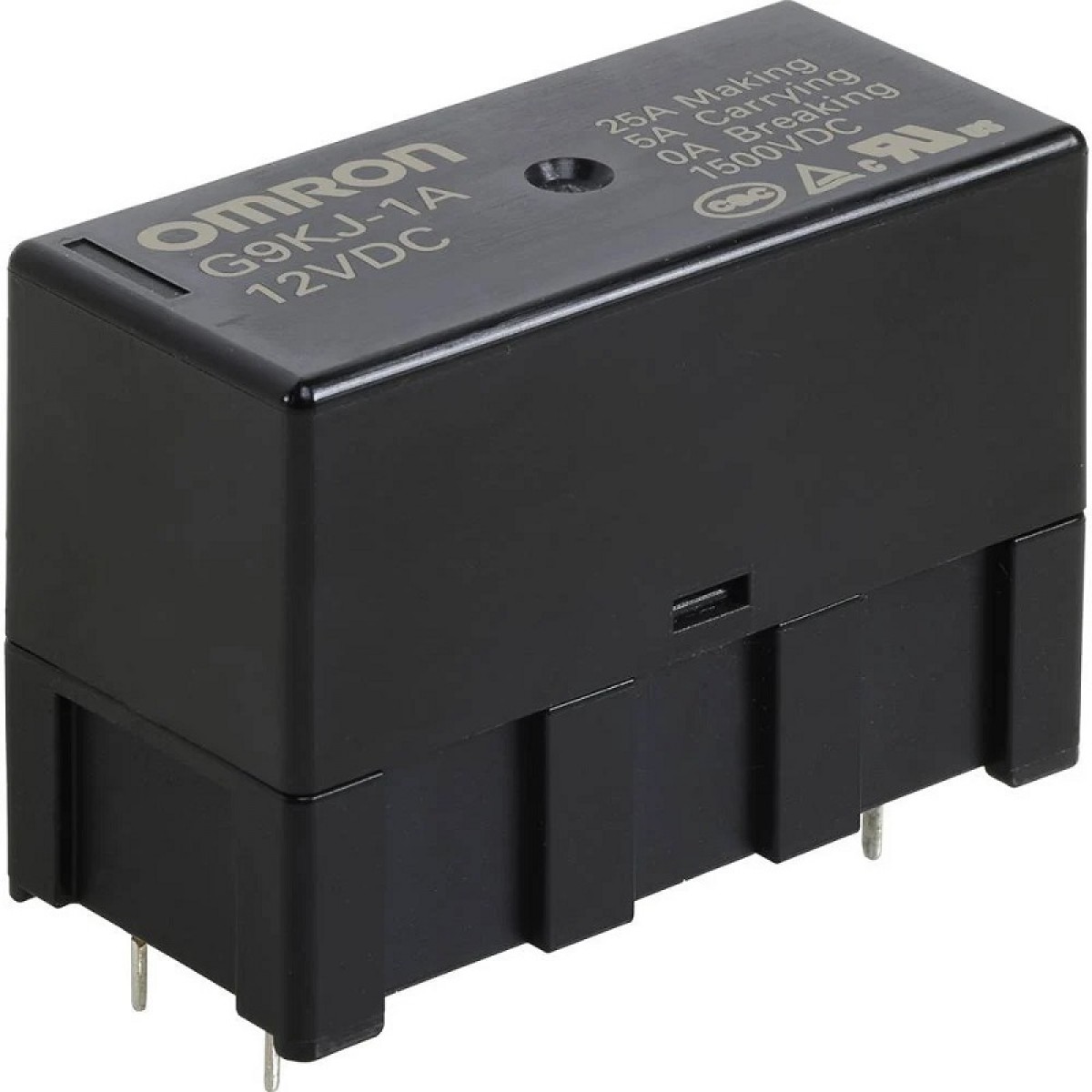

G9KJ, teljesítményrelé töltőrendszerekhez
A G9KJ alsorozat elsősorban előtöltő áramkörökben használható. A tervezők értékelni fogják a tekercs magas érzékenységét (0,53 W) és a széles áramkörös lehetőségeket: legfeljebb 1,5 kV DC feszültség és legfeljebb 25 A áram kezelését. Fontos szerepet játszanak itt a rendkívül kis méretek is: 37,2 × 17,0 × 25,5 mm. A KJ relék kulcsfontosságú alkalmazási területei az energiatárolók és az elektromos járművek töltői lesznek.
G9KJ, teljesítményrelé töltőrendszerekhez
A G9K termékek számos olyan jellemzővel rendelkeznek, amelyek szükségesek a modern megújulóenergia-rendszerekben (hatékonyság), az ipari automatizálásban (tartósság) vagy az elektromosjármű-iparban (áramképesség). Kiváló választás lesznek sokféle eszköz és rendszer tervezésénél, az energia-infrastruktúrától a fogyasztói eszközökig – hozzájárulva azok meghibásodásmentes és optimális működéséhez.
