Szellőzés és termoreguláció STEGO megoldásokkal
Az irányítószekrények és az automatizálás berendezéseinek áttekintése.
2025. augusztus 26., kedd, 06:00
Címkék: fűtés fűtéstechnika hűtés hűtéstechnika HVAC STEGO szellőzés szellőztetés TME
A STEGO márka egy ismert német gyártó, amely az ipari automatizálási rendszerek megvalósításához elengedhetetlen termékekre specializálódott. Ezek bevált, hatékony fűtési, világítási és szellőztetési komponensek, amelyek közvetlenül a TME raktáraiból vásárolhatók meg.
A következő áttekintésben a STEGO teljes kínálatát mutatjuk be katalógusunkban: a legkisebb alkatrészekről, mint például kábelbevezetők, egészen a fűtők, ventilátorok, illetve érzékelők és IO-Link szabványú vezérlők szintjéig. Ez a választék ismerős kell legyen mindazoknak, akik bevált és hatékony komponenseket keresnek az üzemoptimalizáláshoz gépparkokban, vagy amelyek biztosítják a távközlési és informatikai infrastruktúra magas tartósságát.
Ebben a cikkben olyan témákat tárgyalunk, mint:
- A környezeti feltételek optimalizálása vezérlőszekrényekben
- Szekrényvilágítás és a karbantartás, szervizelés egyszerűsége
- Ipari vezérlők megfelelő szellőztetése
- Fűtők és légfúvók a szekrényhőmérséklet szabályozására
- Kisebb STEGO szerelési kiegészítők áttekintése
- Automatizált hőmérséklet- és páratartalom-szabályozás
- IO-Link szabványú vezérlők, hubok és érzékelők
Vezérlőszekrény felszerelés
A STEGO egyik specializációja, amely jól látható a beszállító választékának nagy részében, a vezérlőszekrények tartozékai – elsősorban a világítás és hőmérsékletszabályozás területén.
Világítás

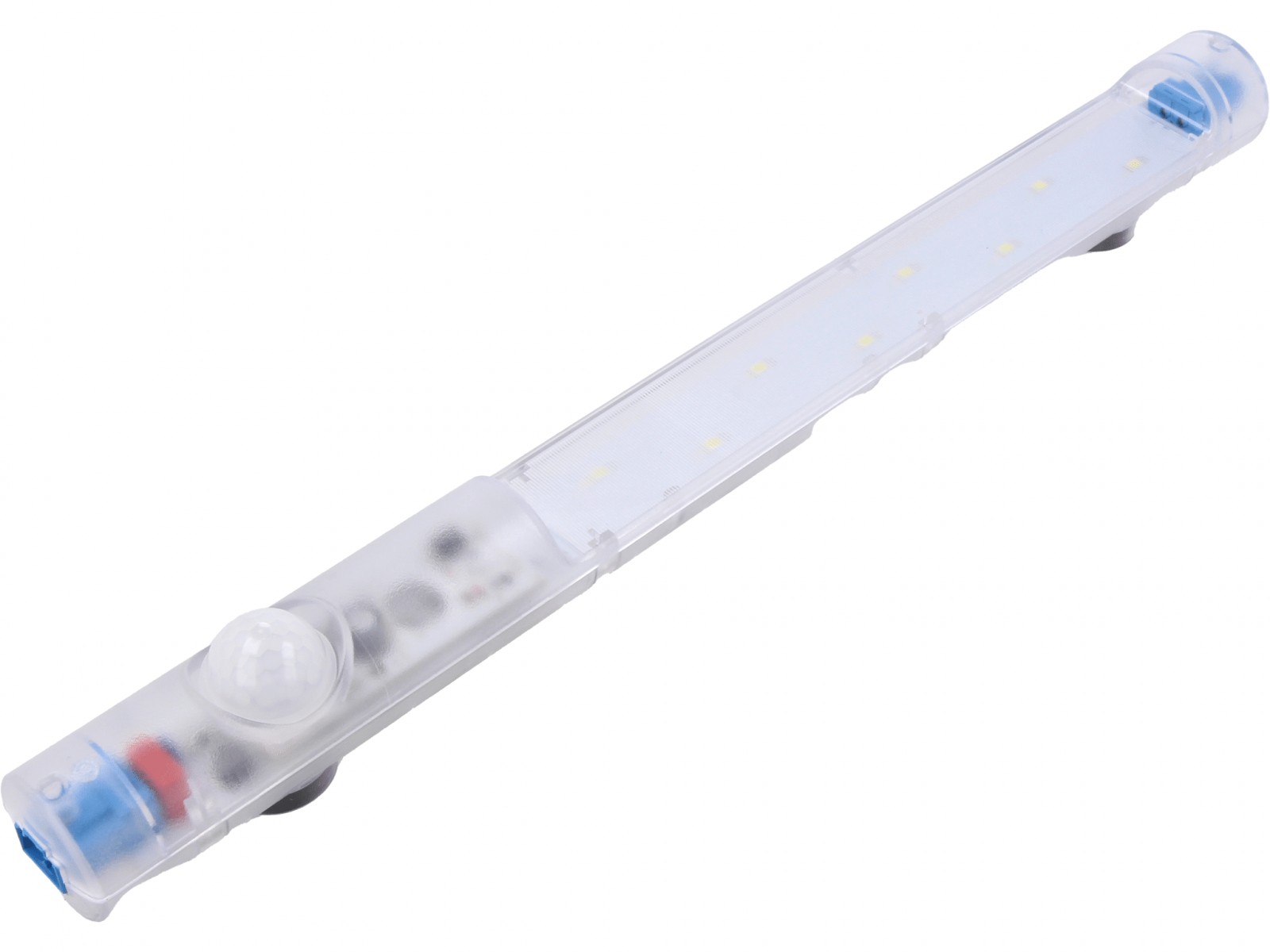

A vezérlőrendszerek karbantartása, szervizelése és modernizálása során a vezérlőszekrények világítása jelentősen megkönnyíti az elektromos szerelők munkáját. A legjobb megoldások itt az energiatakarékos LED-alapú lámpák, amelyek karbantartásmentesek, automatikusan kapcsolódnak be. A STEGO több ilyen megoldást kínál. A legegyszerűbbek a mozgásérzékelővel integrált modulok – amint az alábbi képen látható.

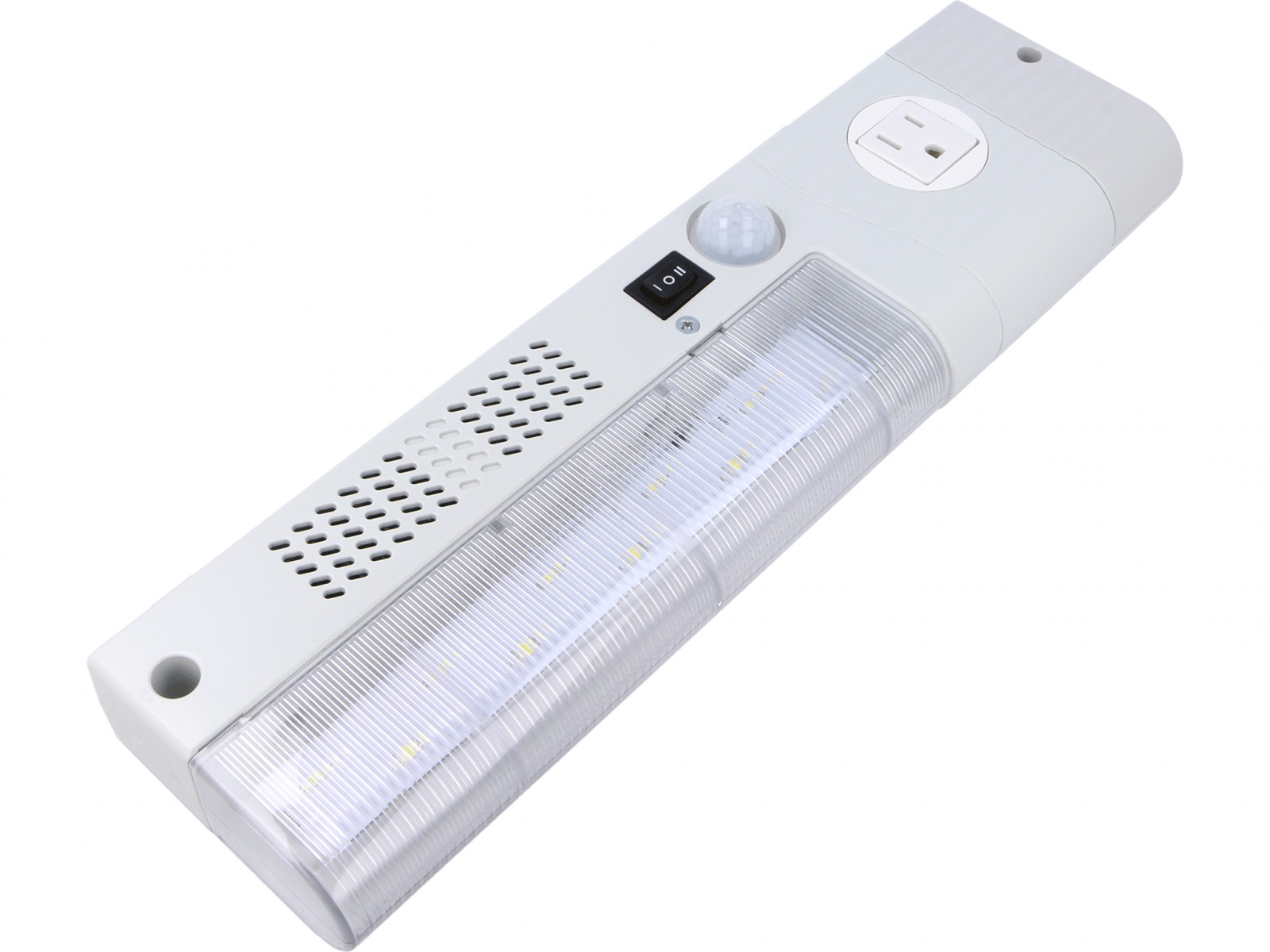

Ebben az esetben a lámpatest egy amerikai típusú hálózati aljzathoz csatlakozik
A lámpa erősségszabályzó kapcsolóval rendelkezik, de a bekapcsolás automatikusan történhet egy nagylátószögű PIR szenzor segítségével. Ezen felül, egyes modellek beépített hálózati aljzatokkal rendelkeznek, amelyeket általában elektromos szerszámok vagy mérőműszerek csatlakoztatására használnak.

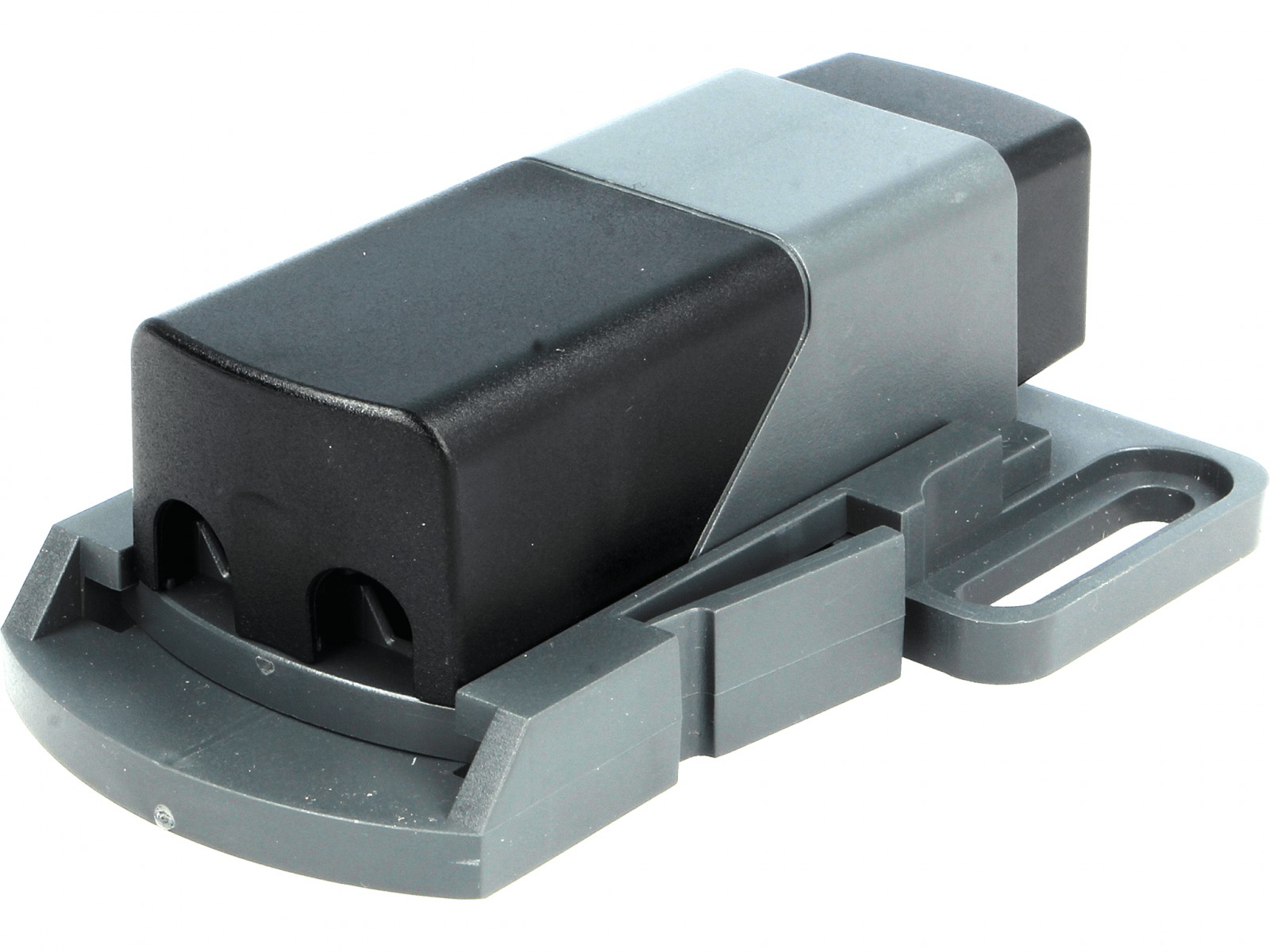

Egy másik módszer a világítás automatizálására szekrényekben a ajtókapcsolók alkalmazása, amelyek mechanikusan nyitják meg az áramkört az ajtó bezárásakor. Ezekből az alkalmas, univerzális komponensek szintén megtalálhatók a STEGO kínálatában.

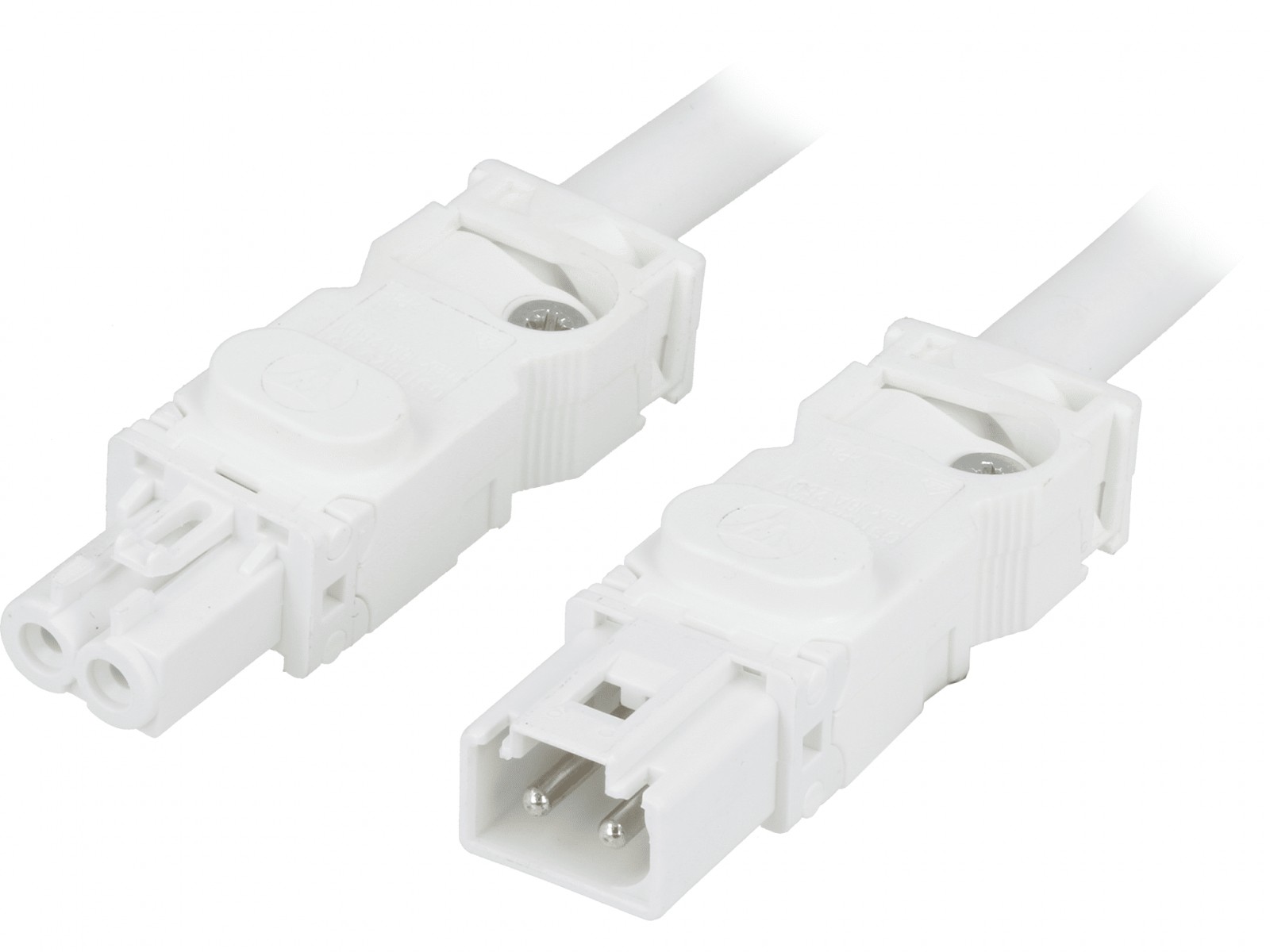

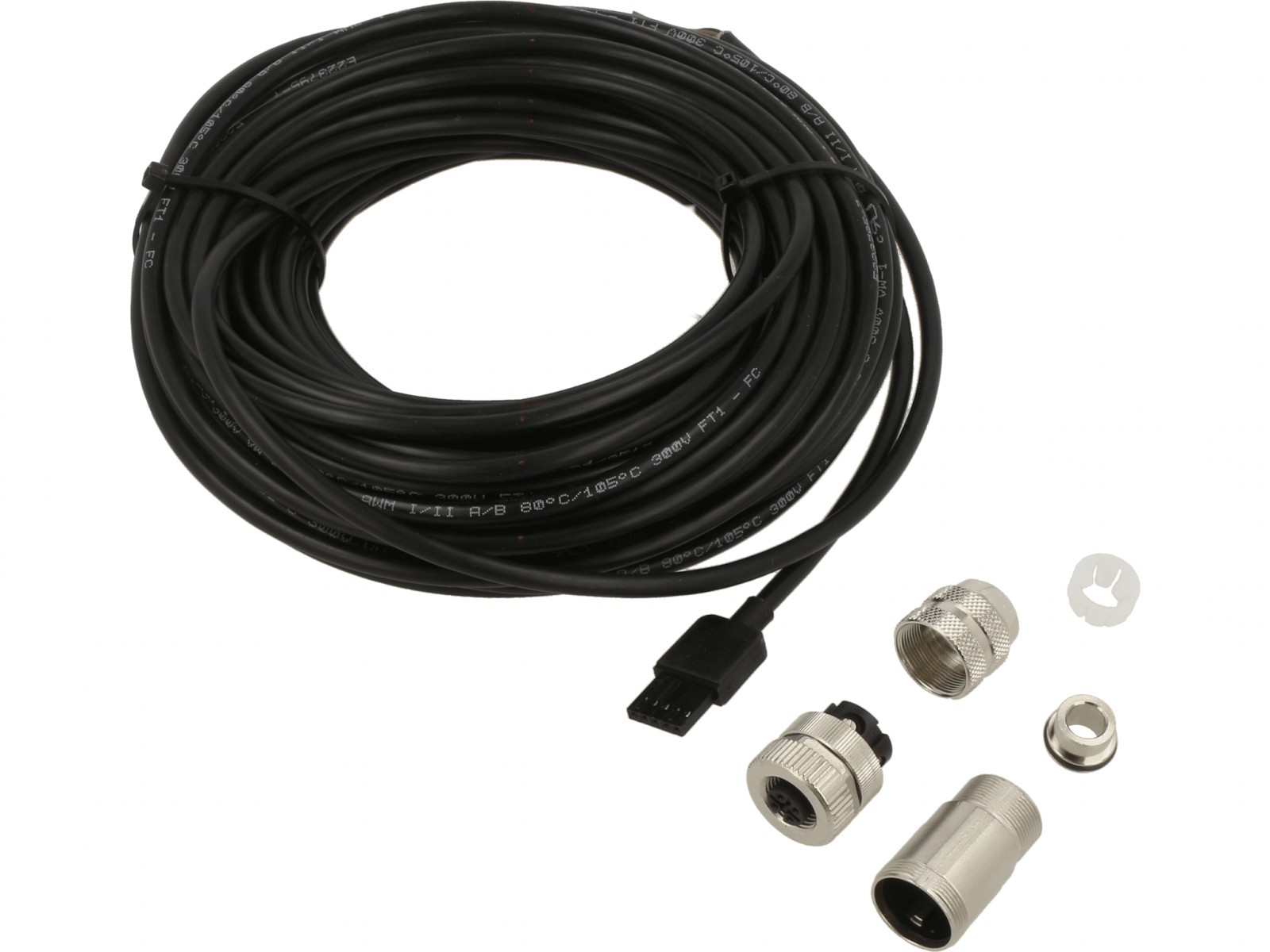

Sok STEGO lámpa alkalmas láncolt (kaszkád) kapcsolódásra. A gyártó ehhez kényelmes, polarizált csatlakozókkal ellátott kábeleket szállít. Ezek is elérhetők a TME katalógusából.
A világításhoz egyenáramú tápellátás szükséges, de elérhetők modellek szabványos hálózati feszültség számára is (például 100…240V AC). A modellek között különböző színhőmérsékletek (hideg, neutrális, meleg), teljesítmények/fényerő (akár 16W és 560lm) is fellelhetők. Érdemes kiemelni, hogy a termékek alkalmazhatók széles környezeti hőmérséklet-tartományban (akár -40°C-tól 60°C-ig).
A szekrénybe szerelés a verziótól függően történhet csavarokkal, speciális bilincsekkel vagy beépített mágnesekkel, amelyek az eszközt a fémszekrény falához rögzítik.
Szellőztetés
A vezérlőszekrényekbe helyezett komponensek kulcsfontosságú és gyakran összetett eszközök, amelyek működése meghatározza egy egész gyártósor, gép működésének hatékonyságát, és bizonyos esetekben még az emberi biztonságot is. A megfelelő szekrény szellőztetés az alapvető eszköz ahhoz, hogy az elektronikus és elektromechanikus modulokat optimális környezeti feltételek között tartsa, ezáltal hosszú távú és megbízható működést biztosít.

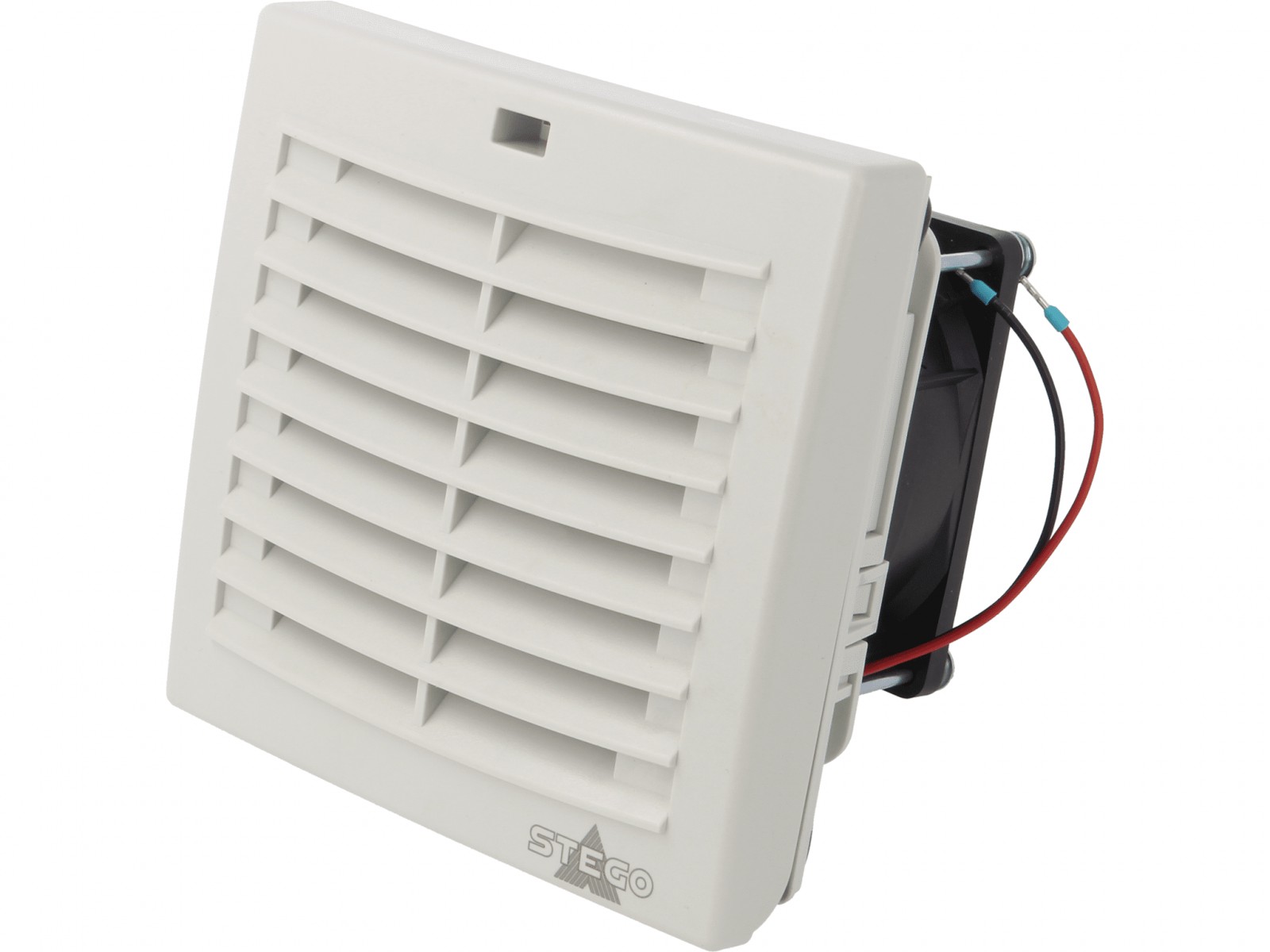

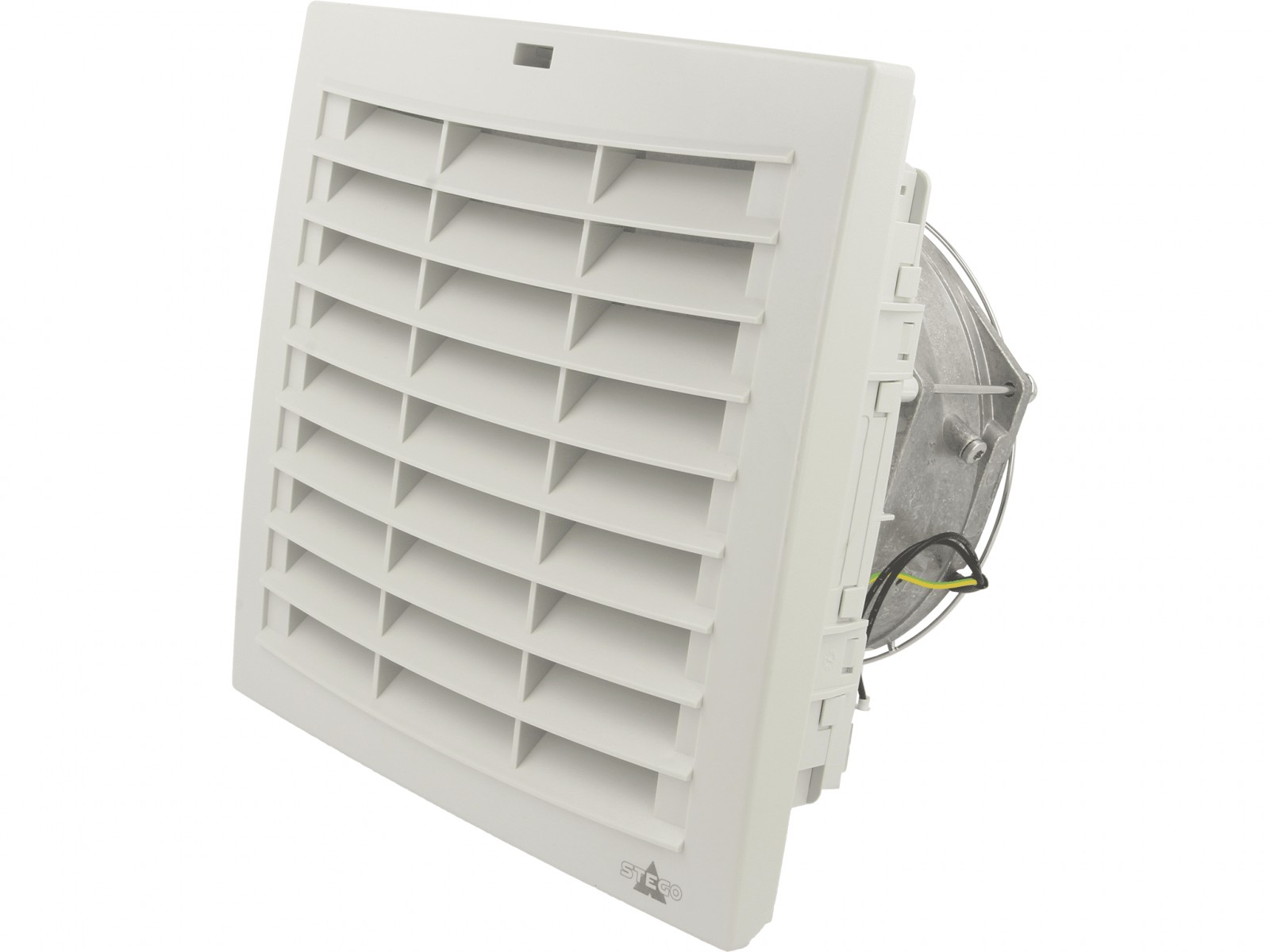

A STEGO ventilátorok védőrácsokkal kerülnek szállításra, amelyek megakadályozzák a mechanizmus elakadását, valamint esztétikus megjelenést biztosítanak a szerelvénynek. Fontos: sok esetben ezek a ventilátorok magas védelmi osztályt is biztosítanak főként a por ellen, IP54/IP55 szinten. A DC verziók teljesítménye akár 233m3/h, az AC verzióké pedig akár 1458m3/h (elérhetők olyan verziók, amelyek a szabványos hálózati feszültségekre vannak optimalizálva, például 115V AC és 230V AC, így globális szabványoknak is megfelelnek). Széles méretválaszték érhető el, a 92x92mm-től 291x291mm-ig. A csatlakozások közvetlenül vezetékekhez vagy csavaros sorkapcsokhoz történnek.

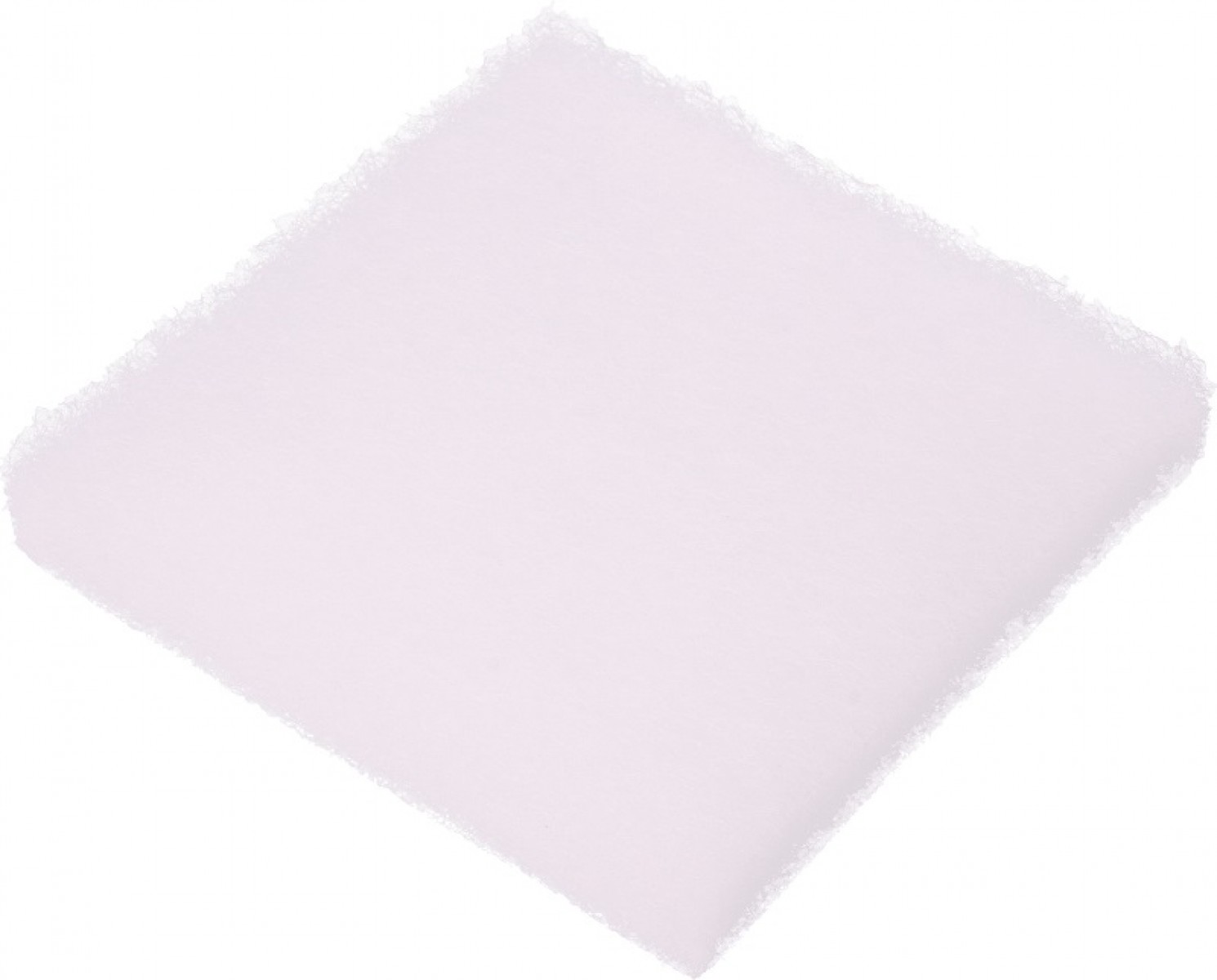

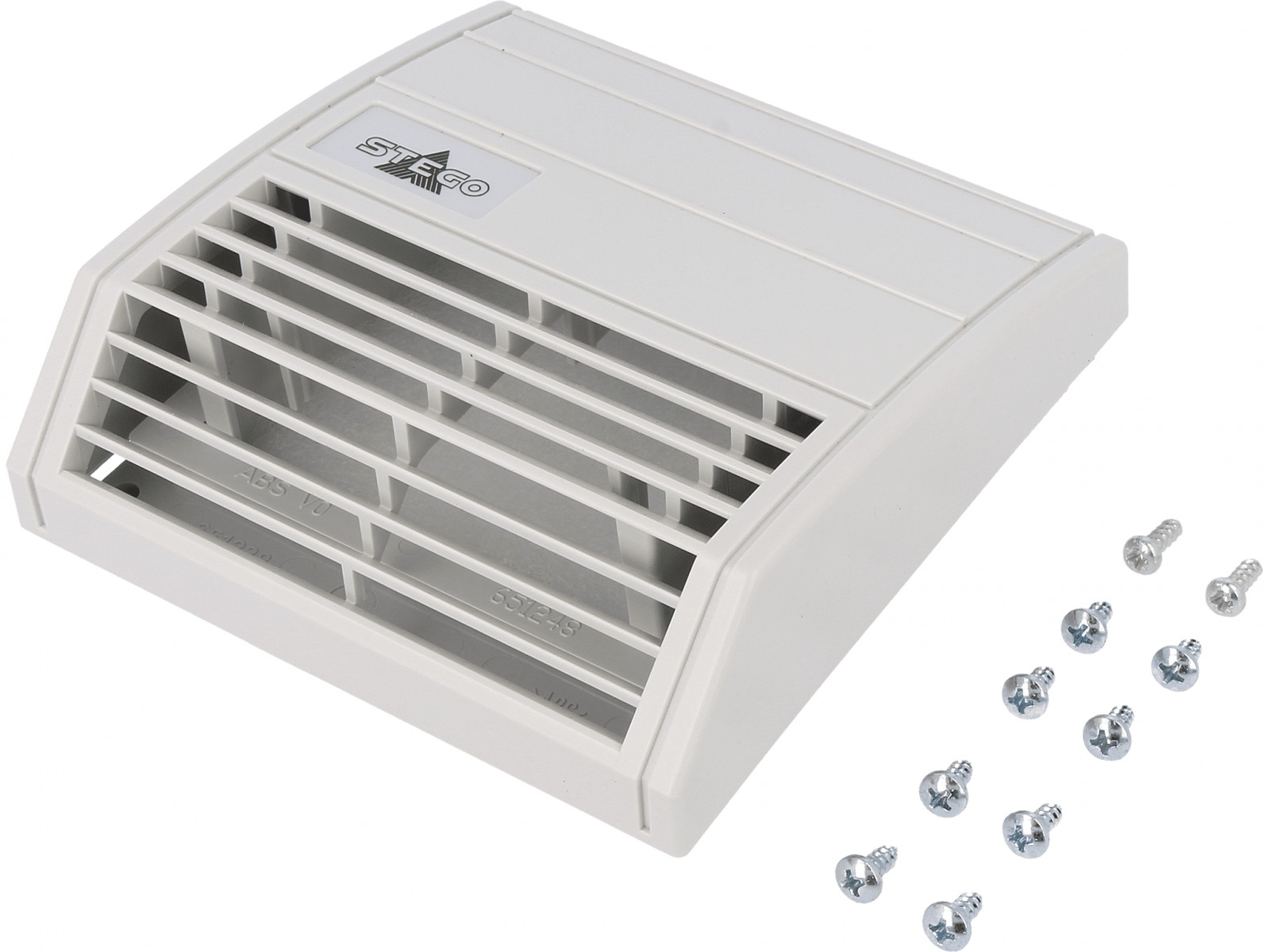

Érdemes kiemelni a kiegészítő termékeket, így az alapvető tartozékokat: szellőzőrácsokat (házzal és keretekkel), valamint por-szűrőket (az előbbihez tartalék alkatrészként).
Fűtőelemek
Leggyakrabban a szellőztetés a vezérlőszekrény belsejében elhelyezett elemek hűtésére szolgál. Ugyanakkor gyakran az optimális körülmények biztosítása a fordított problémával—a belső túlzott lehűlése—áll szemben, amely negatívan hathat egyes érzékelőkre, elektromechanikus alkatrészekre, csökkentheti az akkumulátor élettartamát, és pára lecsapódáshoz vezethet, ami korróziót, rövidzárlatot okozhat. A STEGO által kínált fűtők megakadályozzák a túlzott hőmérsékletcsökkenést – tökéletesen működnek ipari automatizálási installációkban, valamint az energia-, útinfrastruktúra- és telekommunikációs ágazatban, ahol viszonylag érzékeny áramkörök dolgoznak változó időjárási körülmények vagy csapadék hatására.

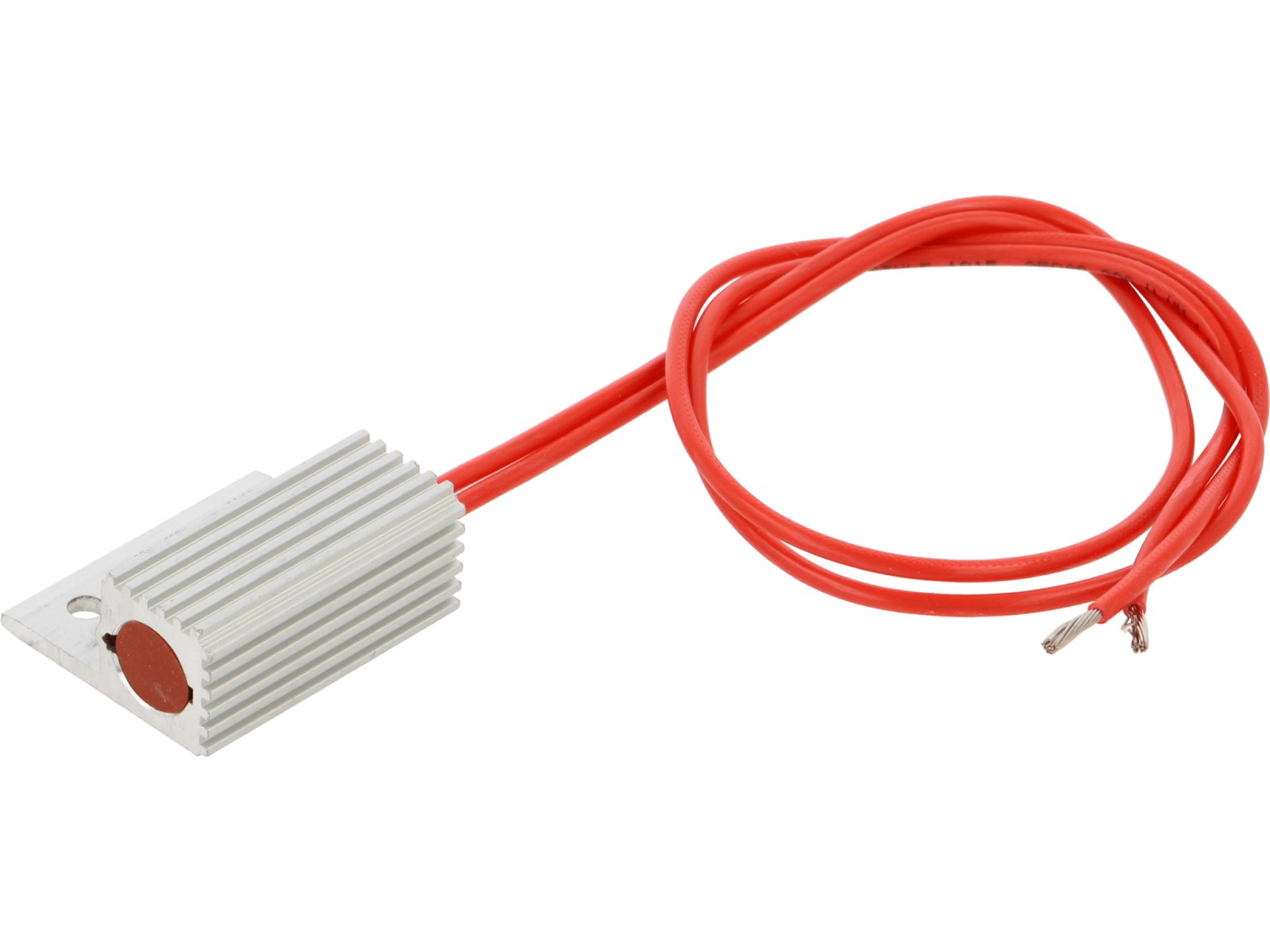

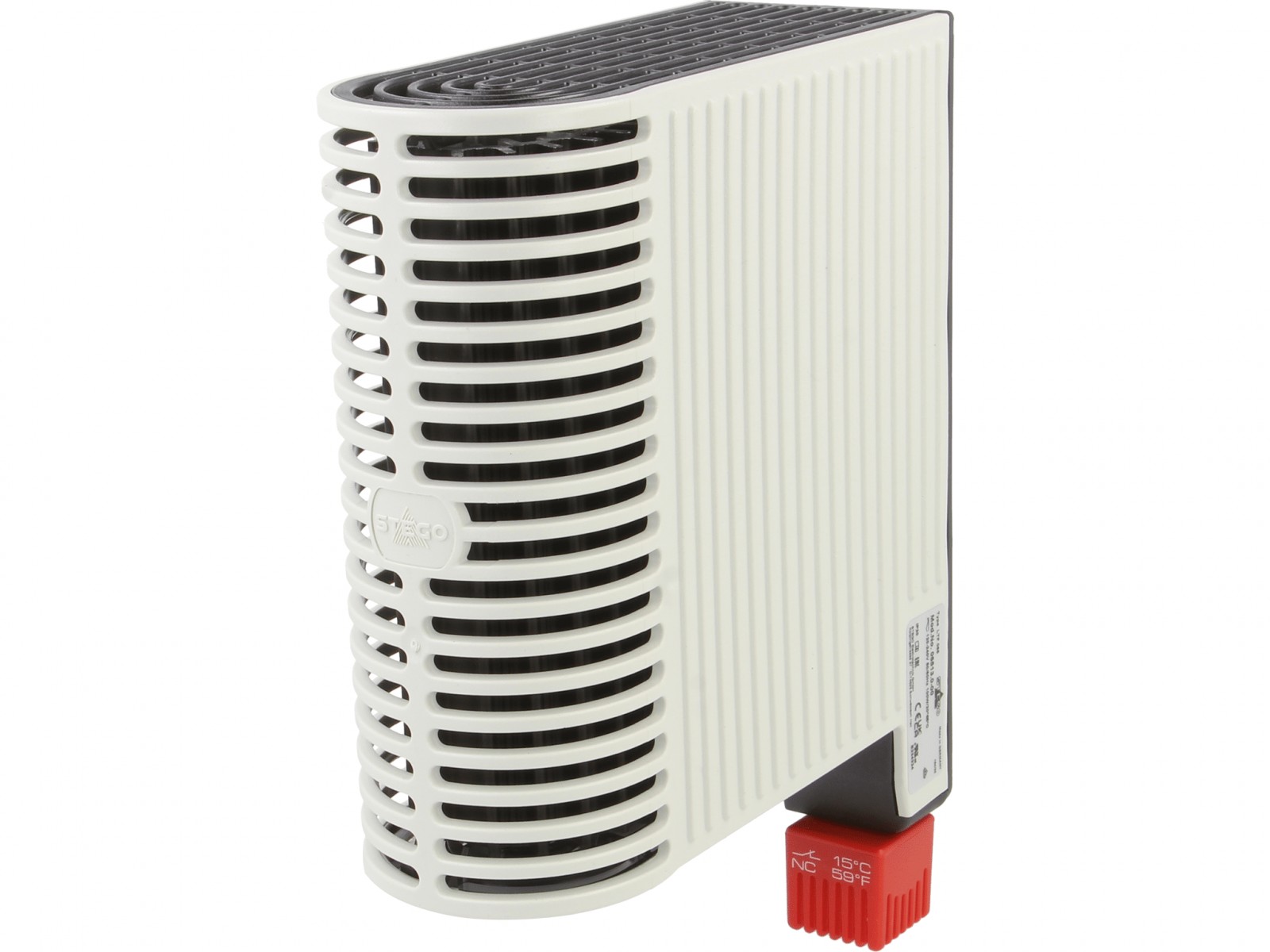

A STEGO fűtői szemvezető PTC elemekre (Positive Temperature Coefficient) épülnek, melyek biztosítják a gyors, energiatakarékos fűtést, amely pontos tartományban történik.

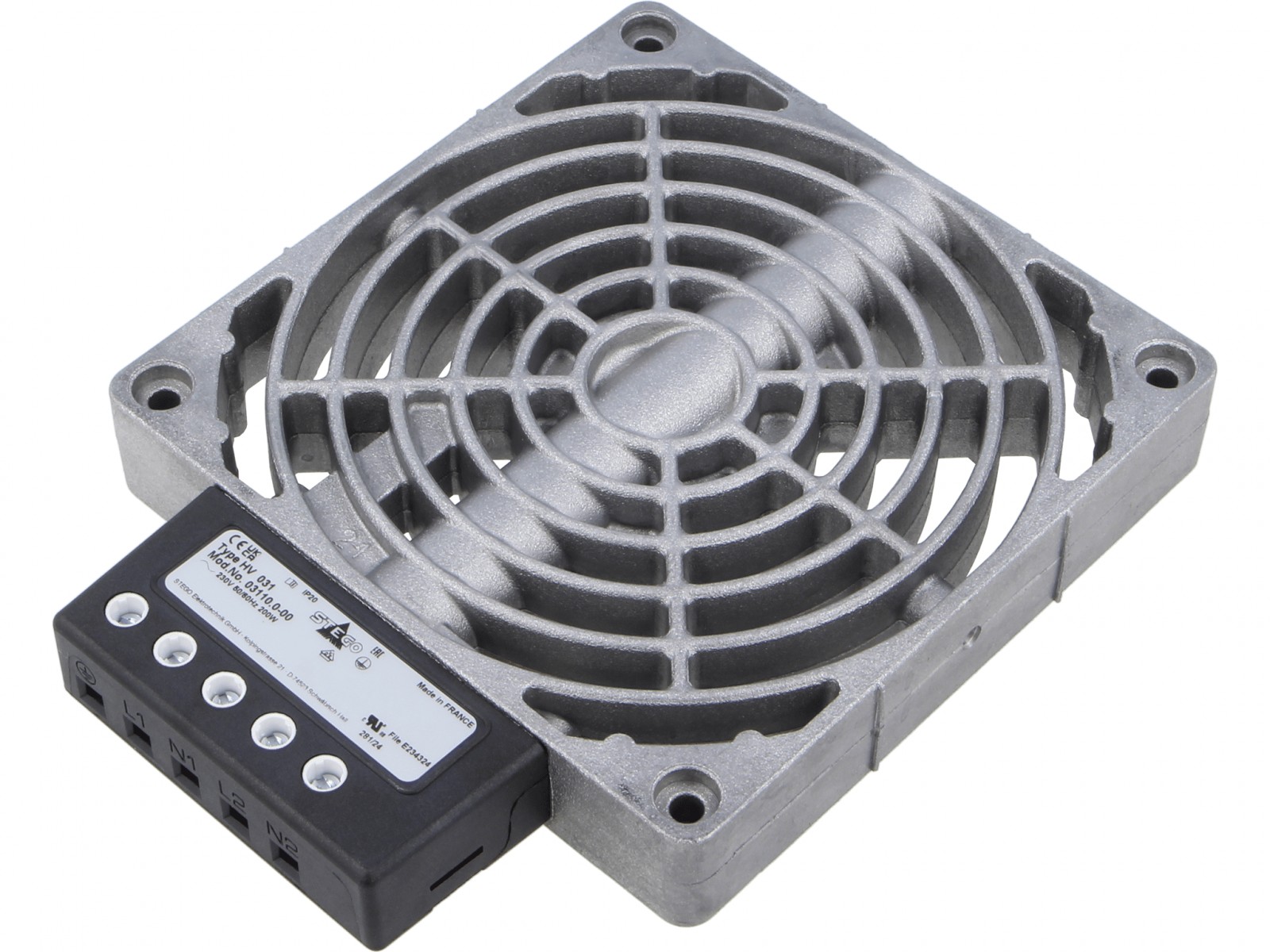

A beszállító különböző formátumú fűtőket kínál, többek közt DIN sínre szerelhető, csavarozható dobozfalra, vagy ventilátor keresztmetszeteibe szerelhető elemeket. Sok termék IP67 védettséggel rendelkezik. Teljesítményük 5W-tól 250W-ig terjed, ellátó feszültségük 12V DC-től 240V AC-ig (a modelltől függően).

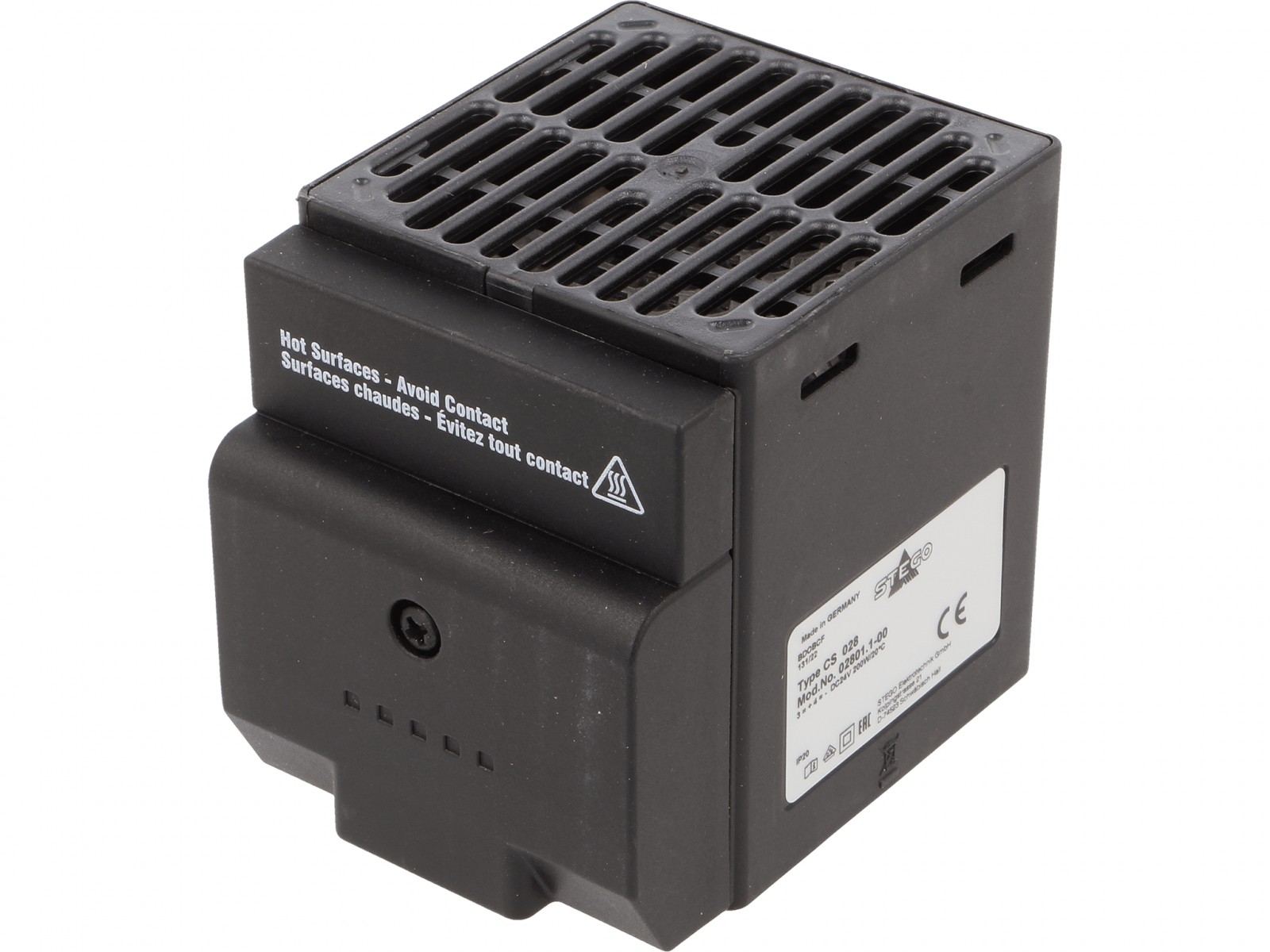

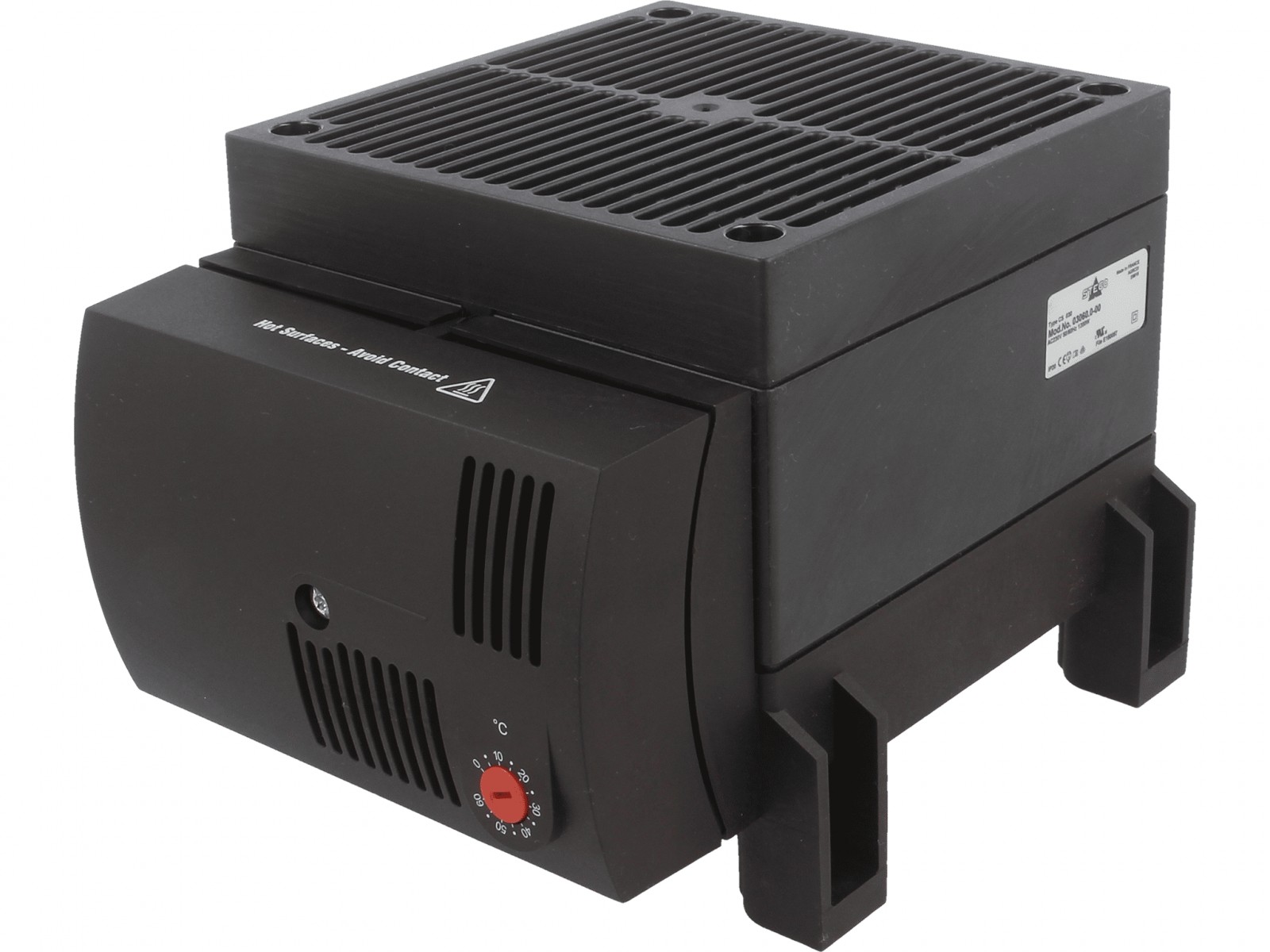

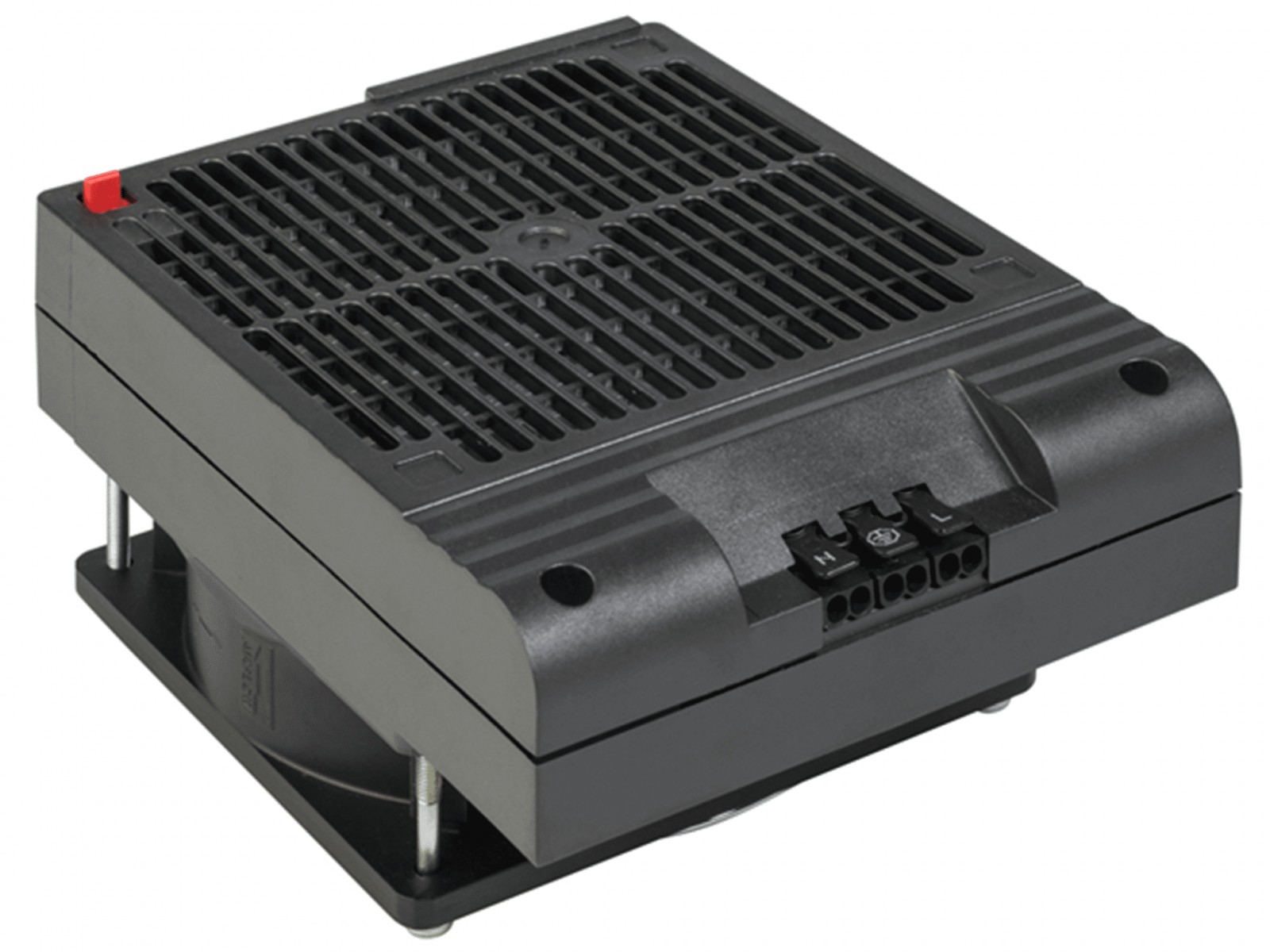

Az egyenletes belső fűtés biztosítása érdekében a fűtő általában a szellőztetőrendszerrel együtt működik. A STEGO légfúvókat is szállít, ahol egy ventilátor egy hőleadó elemmel van kombinálva. Ezekből a megoldásokból széles választék érhető el a TME katalógusban. Teljesítményük akár 1,2 kW, levegőáramuk pedig akár 160 m3/h lehet. A kínálatban megtalálhatók csavarral rögzíthető eszközök (például optimálisan elhelyezve a szellőzőnyílásokhoz képest) és DIN TH35 sínre szerelhető változatok is. A legtöbb termék külső termosztátot (vagy komplexebb vezérlőt) igényel a légfúvó indításához, de integrált fűtővel vezérlővel ellátott modellek is elérhetők. A választékban DC körökhöz és közvetlen hálózati tápláláshoz tervezett megoldások egyaránt szerepelnek, megkönnyítve a választást és a beépítést.
Hálózati aljzatok

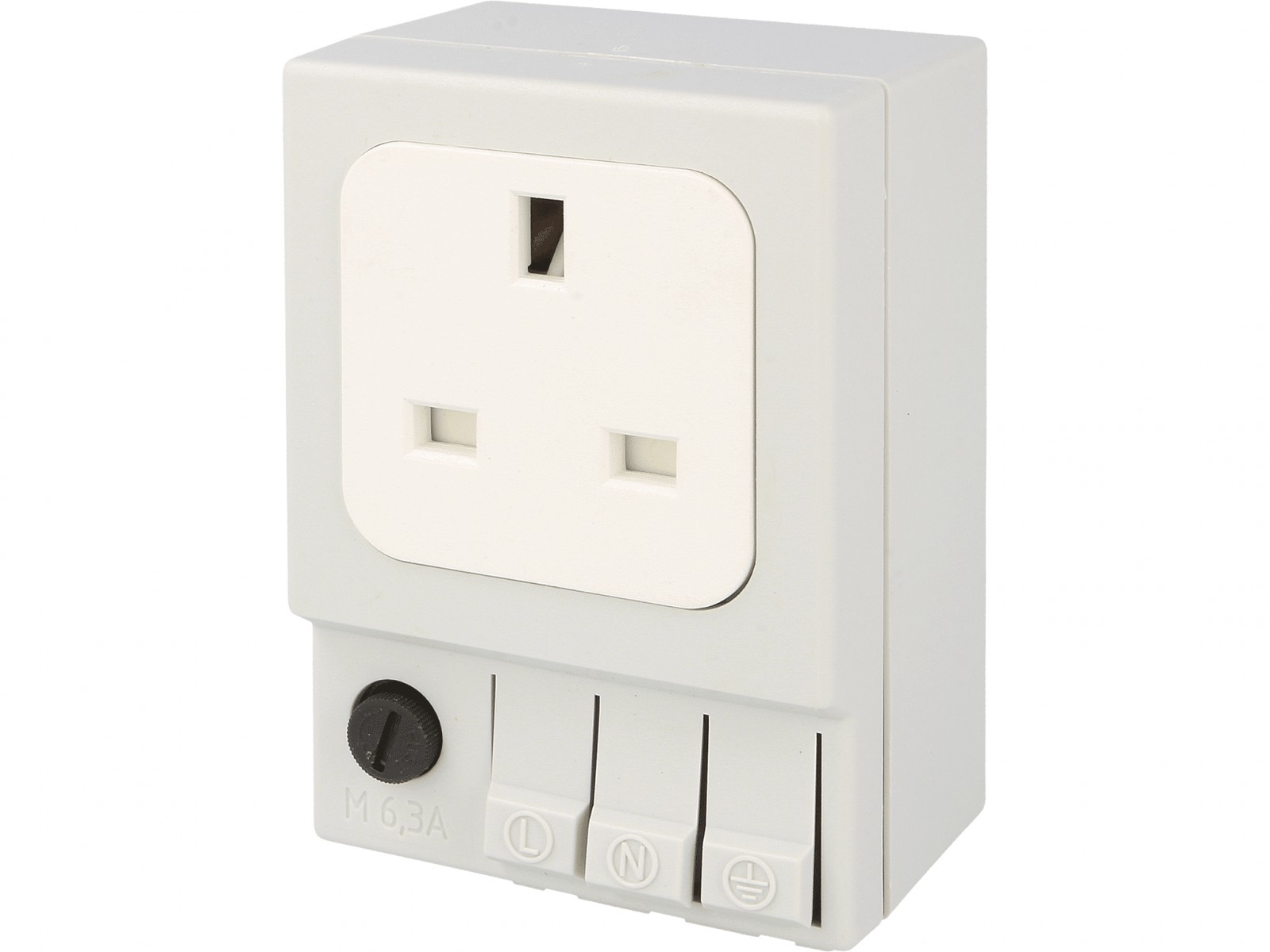

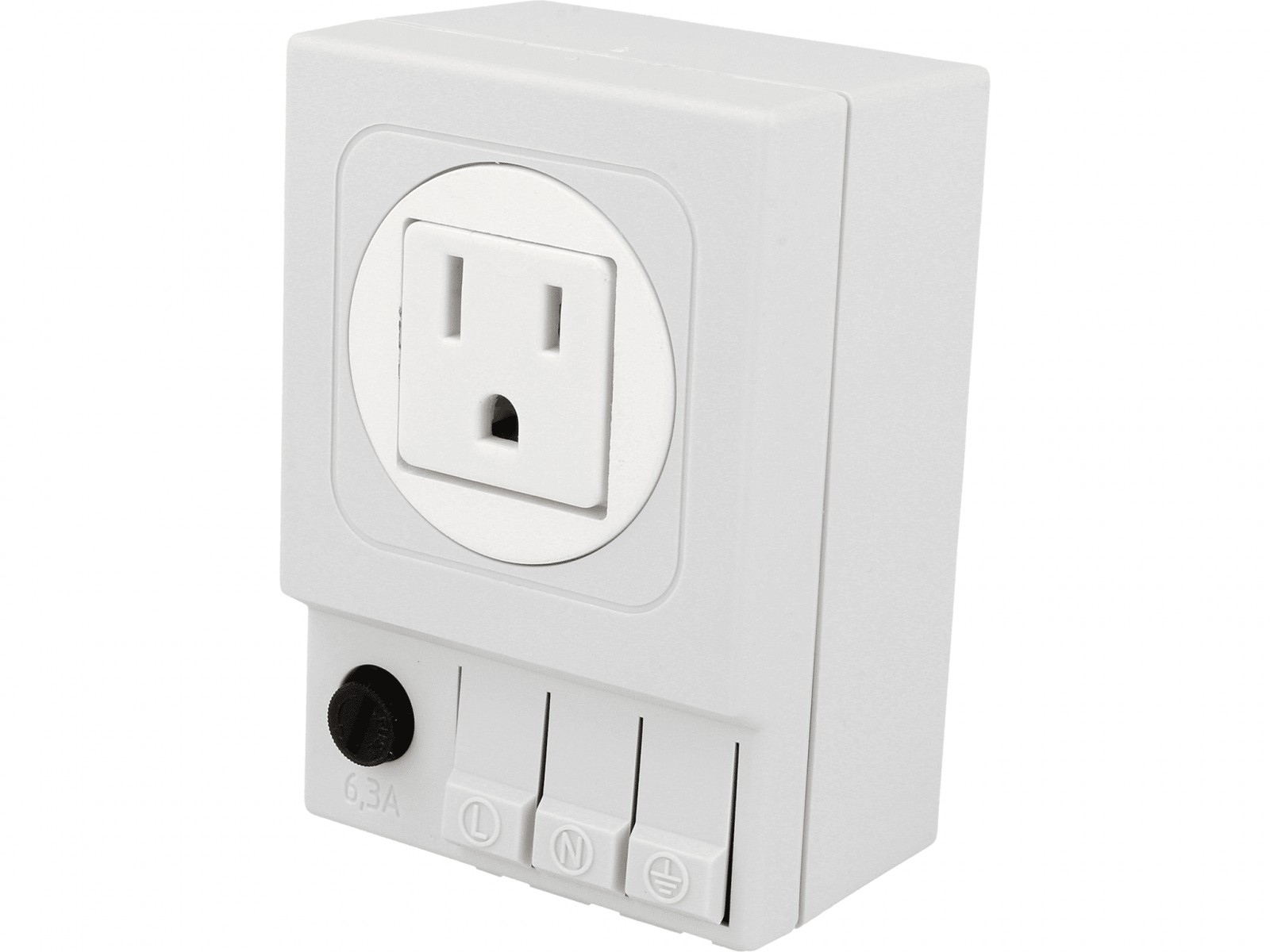

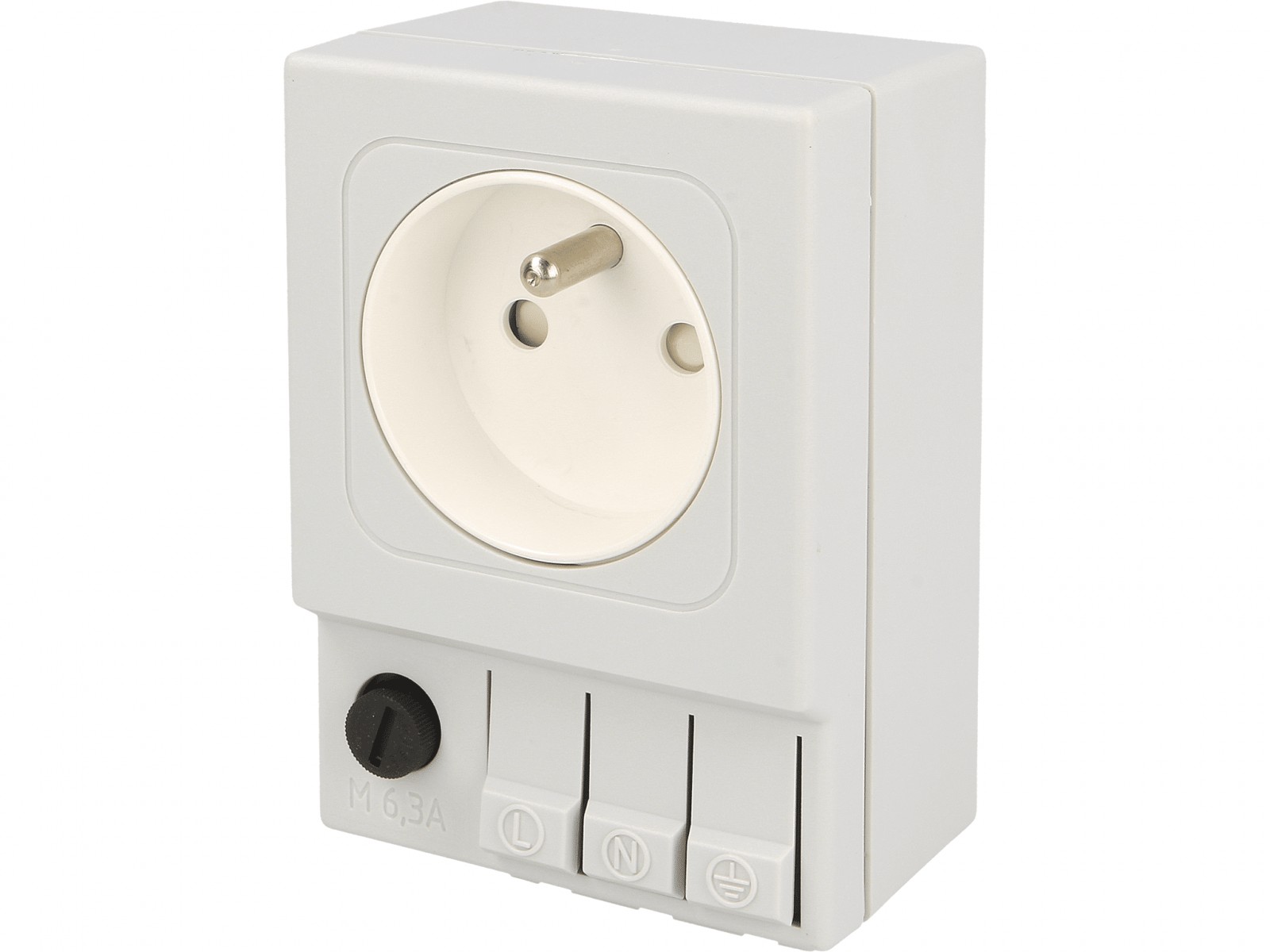

A STEGO márka számos alapvető komponenst készít, amelyeket vezérlőszekrényekben használnak, például DIN sínre szerelhető hálózati aljzatokat, amelyeket gyakran alkalmaznak vészáramforrásként vagy a karbantartás egyszerűsítésére.
Az aljzatok rendkívül egyszerű csatlakozási rendszert használnak: rugós sorkapcsokkal, kioldógombokkal az előlapon. A gyártó kínál többek között olyan modelleket is, amelyeket biztosíték véd, és a biztosíték könnyen hozzáférhető aljzatban található. Az aljzatok számos világszabványnak megfelelnek: nemcsak európai (brit, francia, német – Schuko, olasz, svájci), hanem globális (japán, USA) szabványok szerint is elérhetők. Támogatják a 240V AC-ig terjedő feszültségeket és 16A-ig terjedő áramerősségeket (a régiószabványoktól és a beépített biztosítéktól függően).
Egyéb kiegészítők

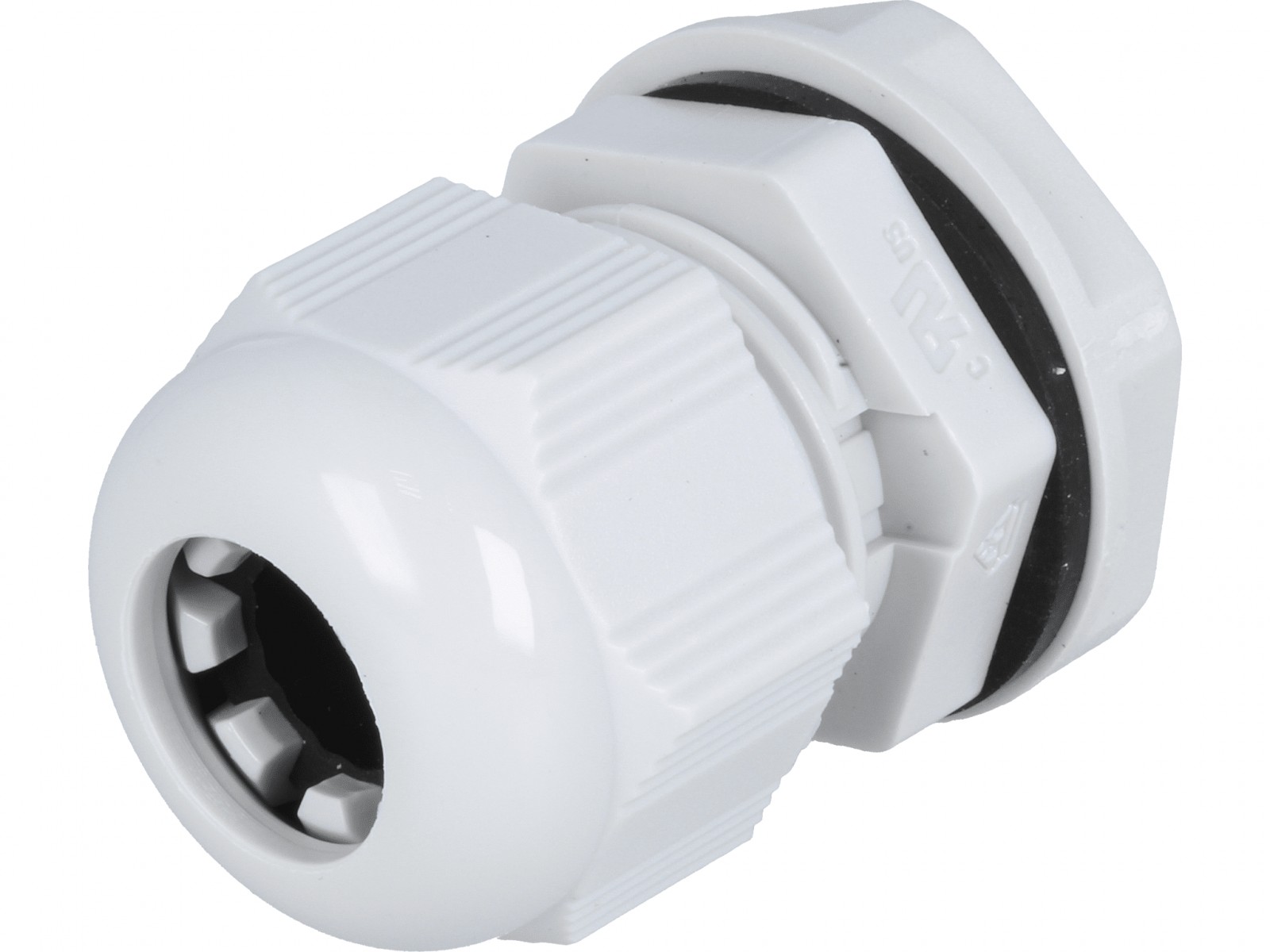

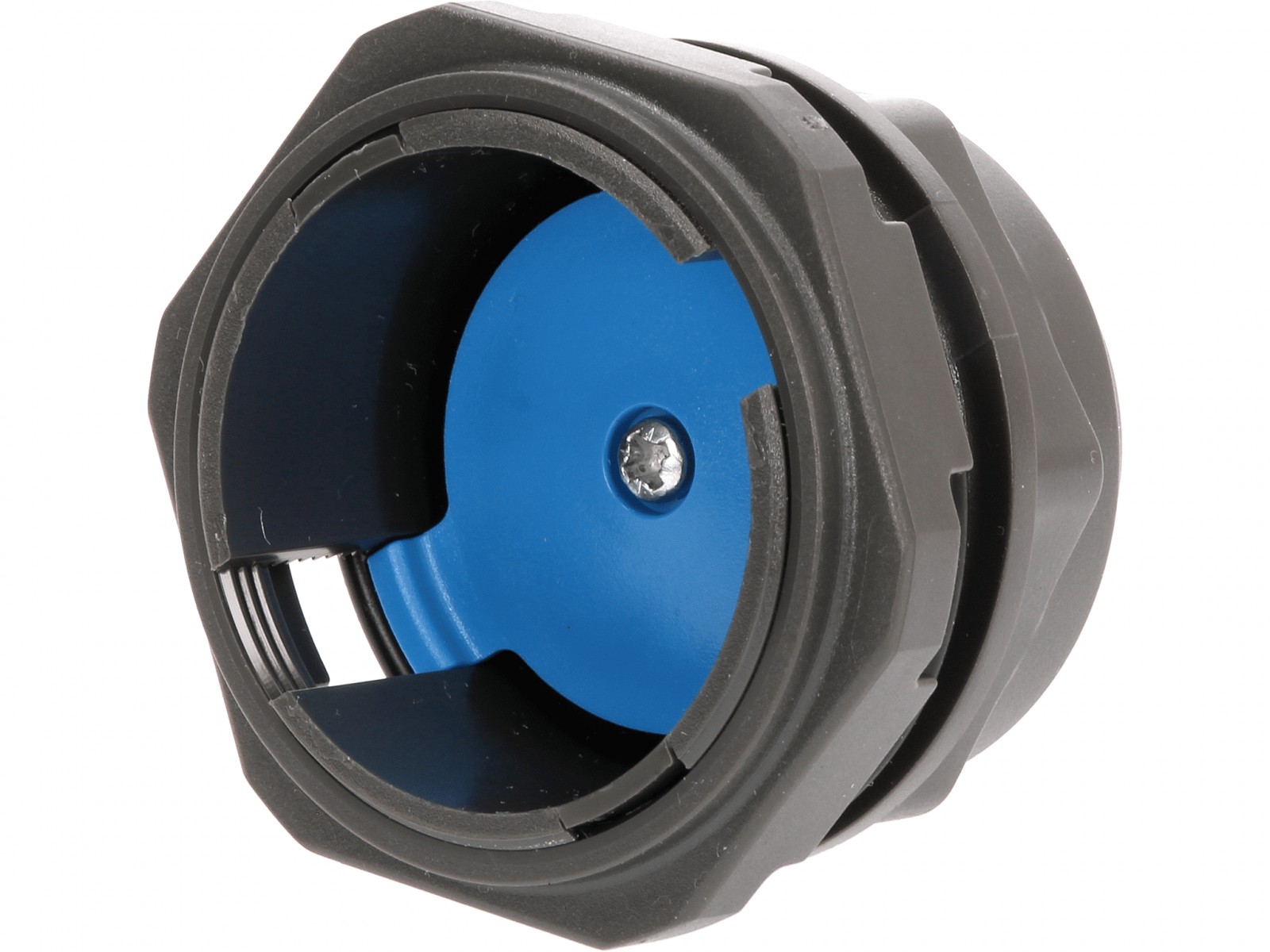

A vezérlőszekrény tartozékairól szólva érdemes megemlíteni a STEGO kínálatában található sok kisebb terméket is. A TME-n keresztül megvásárolhatók például kábelbevezetők, nyomáskiegyenlítő elemek, valamint szárító elemek (például olyan dugó, amelyen féláteresztő membrán található, így a légköri változások miatt képződött vízpára eltávozhat a dobozból/szekrényből).
Környezeti feltételek szabályozása

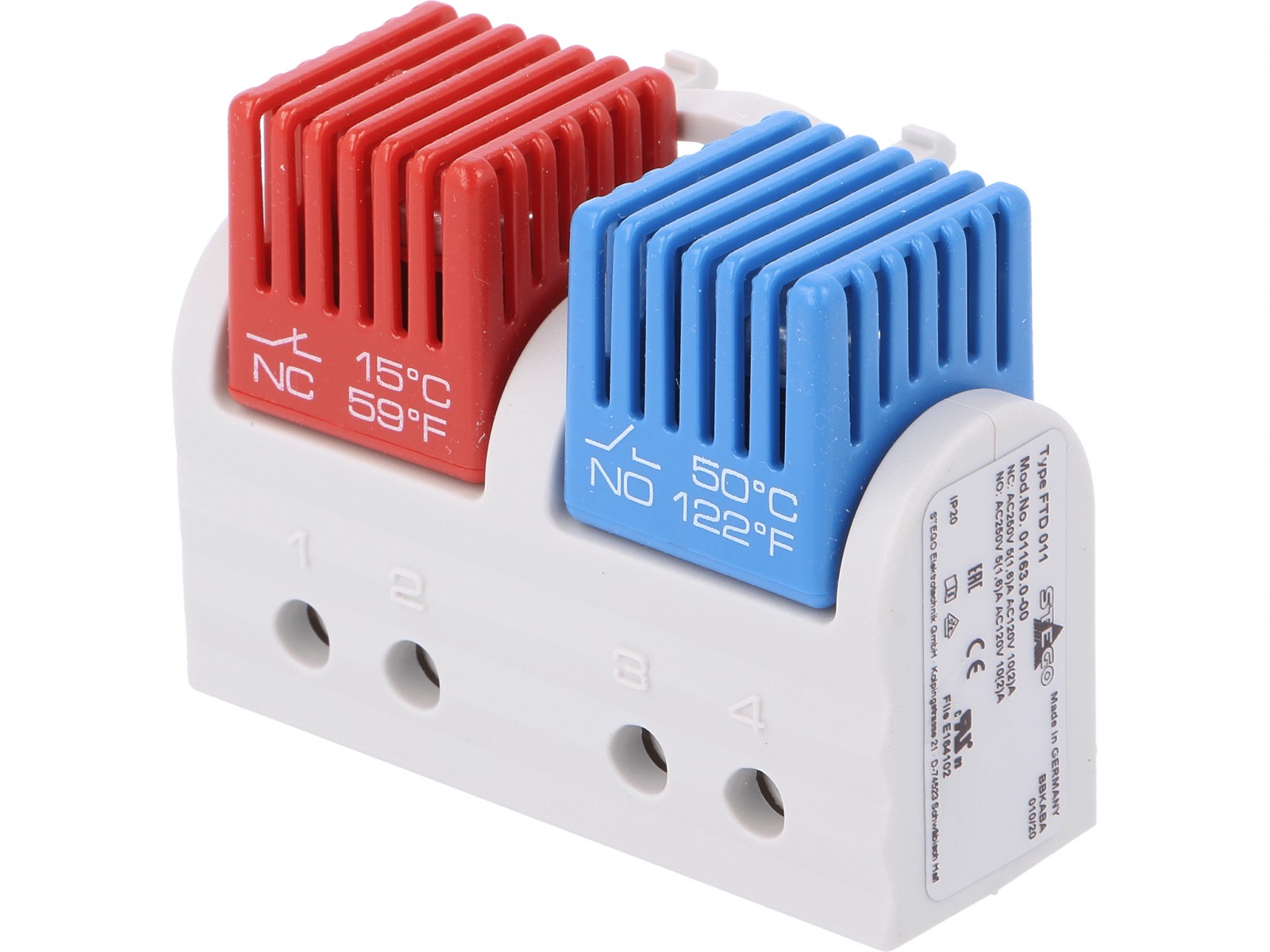

Az aktuátorokon és tartozékokon túl a STEGO portfólióban számos megoldás szerepel, amelyek környezeti feltételek vezérlésére és szabályozására, sőt ipari és épületautomatizálási rendszerek létrehozására is alkalmasak. Ennek a kínálatnak az alapvető termékei különféle termosztátok. Ezek között megtalálhatók állítható verziók, valamint gyárilag kalibrált elemek, amelyek szabványos hőmérsékleti értékekhez vannak beállítva. A választékból kiválaszthatók alacsonyabb vagy magasabb bekapcsolási küszöbértékkel rendelkező, egysávos és kétsávos típusok (például 15°C és 50°C), amelyek mind fűtési, mind szellőztetési/hűtési rendszerek szabályozására alkalmasak. Ezek univerzális megoldások, amelyek nemcsak az előbb említett vezérlőszekrényekhez, hanem például raktárak, tartályok, élelmiszertároló helyiségek feltételeinek monitorozásához is használhatók.
Hőmérséklet- és páratartalom-érzékelők

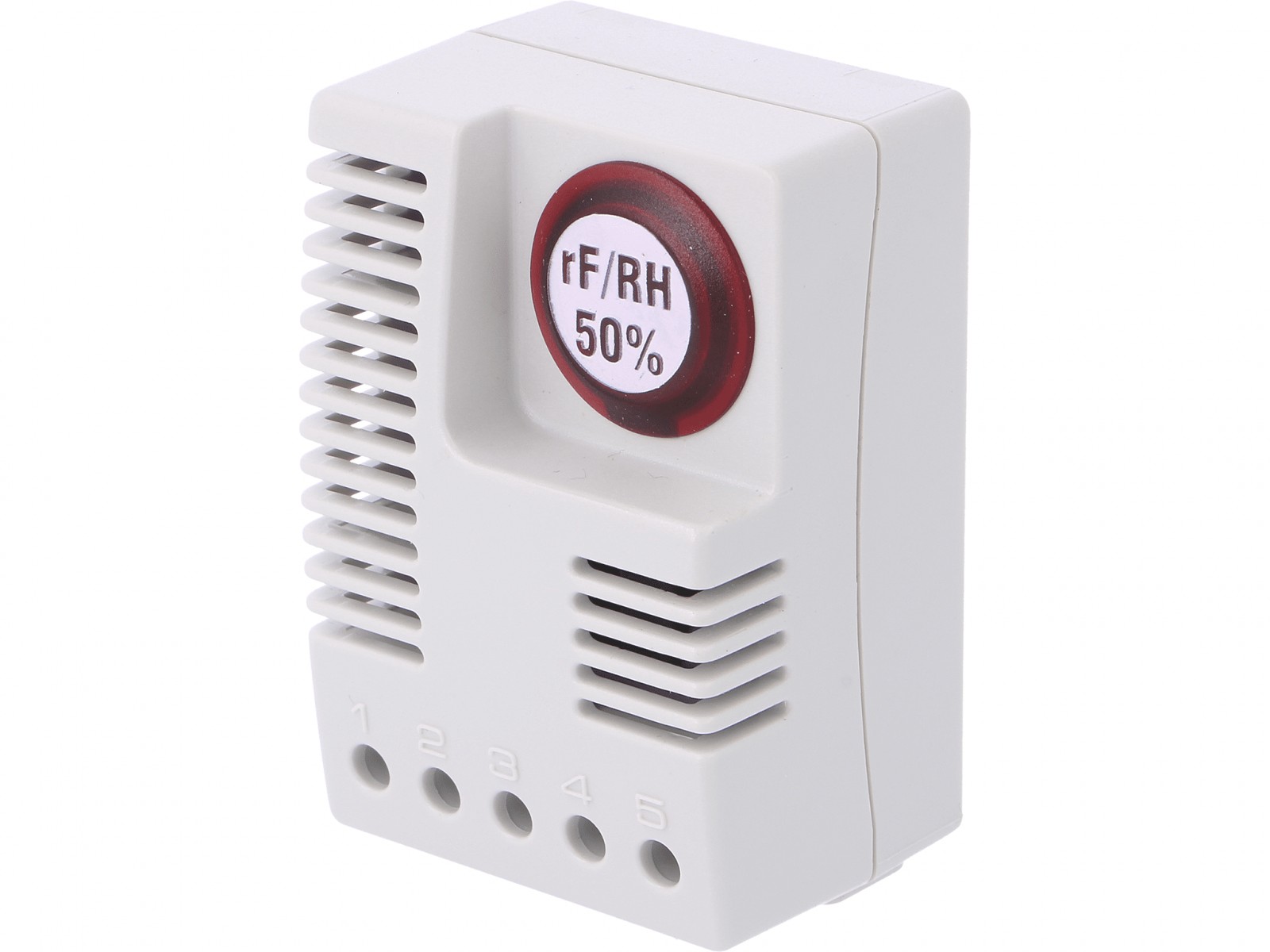

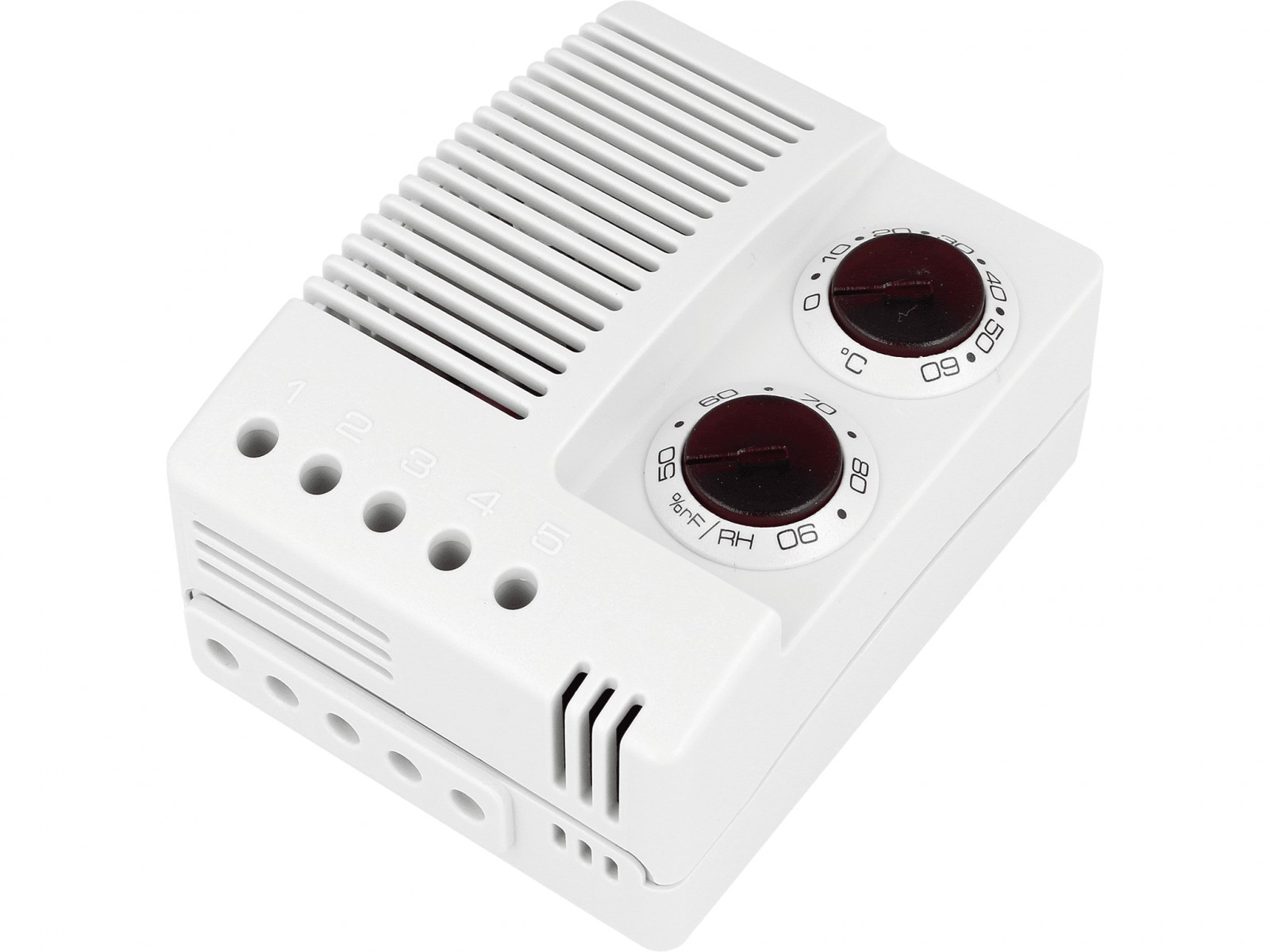

Az HVAC rendszerek nemcsak a hőmérséklet, hanem a páratartalom szabályozására is szolgálnak. Ez különösen fontos olyan helyiségekben, ahol vegyszerek/élelmiszerek, műtrágyák, hordozóanyagok stb. tárolása folyik. Hasonlóképpen a páratartalom szabályozására a szervertermekben is szükség van. Ezért a termosztátok mellett a STEGO kínálatában megtalálhatók higrosztátok és kombinált érzékelők is. A környezeti vezérlők kategóriája DC (akár 28V) és AC (hálózati feszültség) változatban érhető el, és közvetlenül képesek kezelni akár 16A terhelést, ami elegendő a legtöbb tipikus légkondicionáló, fűtő, ventilátor stb. számára.
IO-Link rendszer
Az IO-Link egy nyílt, ipari automatizálásban használt érzékelők és aktuátorok kommunikációs szabványa. Mivel az adatátvitel közvetlen, pont-pont kapcsolatú, lehetővé teszi több komponens valós idejű, könnyű kezelését. Ráadásul a kommunikáció kétirányú.
Számos gyártó kínál ezen szabványnak megfelelő, egységesített Plug&Play megoldásokat, amelyek segítségével a rendszer egyszerűen és költséghatékonyan bővíthető. Ehhez hozzájárul a szabványosított kábelezés is.

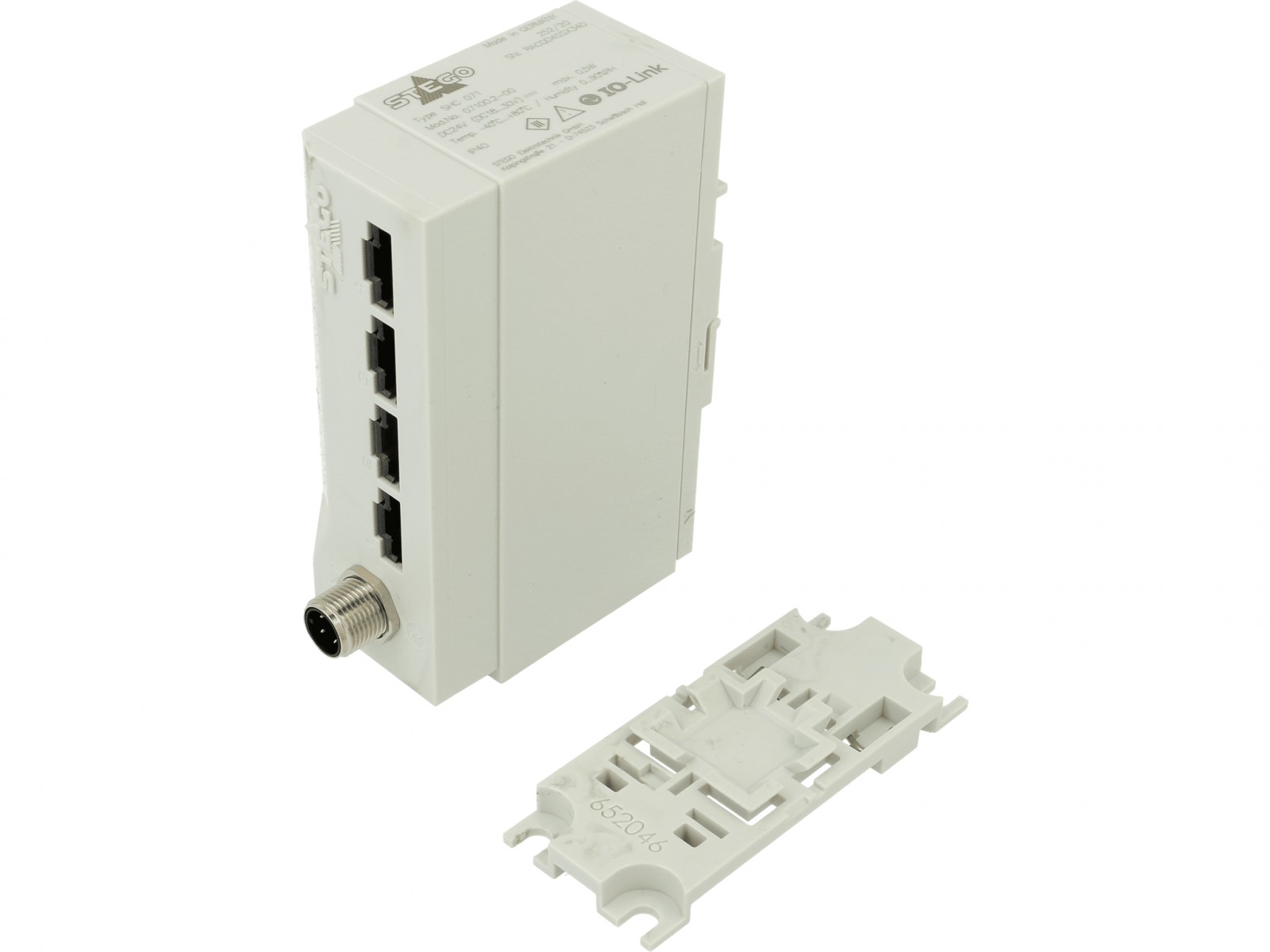

Az IO-Linket használó automatizálási rendszerek alkotóelemei egy vezérlő (kapuként szolgál az IO-Link és magasabb szintű rendszer között; STEGO megoldások esetén ez egy Ethernet hálózat és a beszállító által üzemeltetett felhőszolgáltatás), érzékelők (különböző típusúak, leggyakrabban környezeti feltétel érzékelők), valamint hubok – passzív elosztók, amelyek több érzékelőt kötnek egy busz be-kimeneti portjához.
A STEGO ezeket az összes komponenset szállítja.

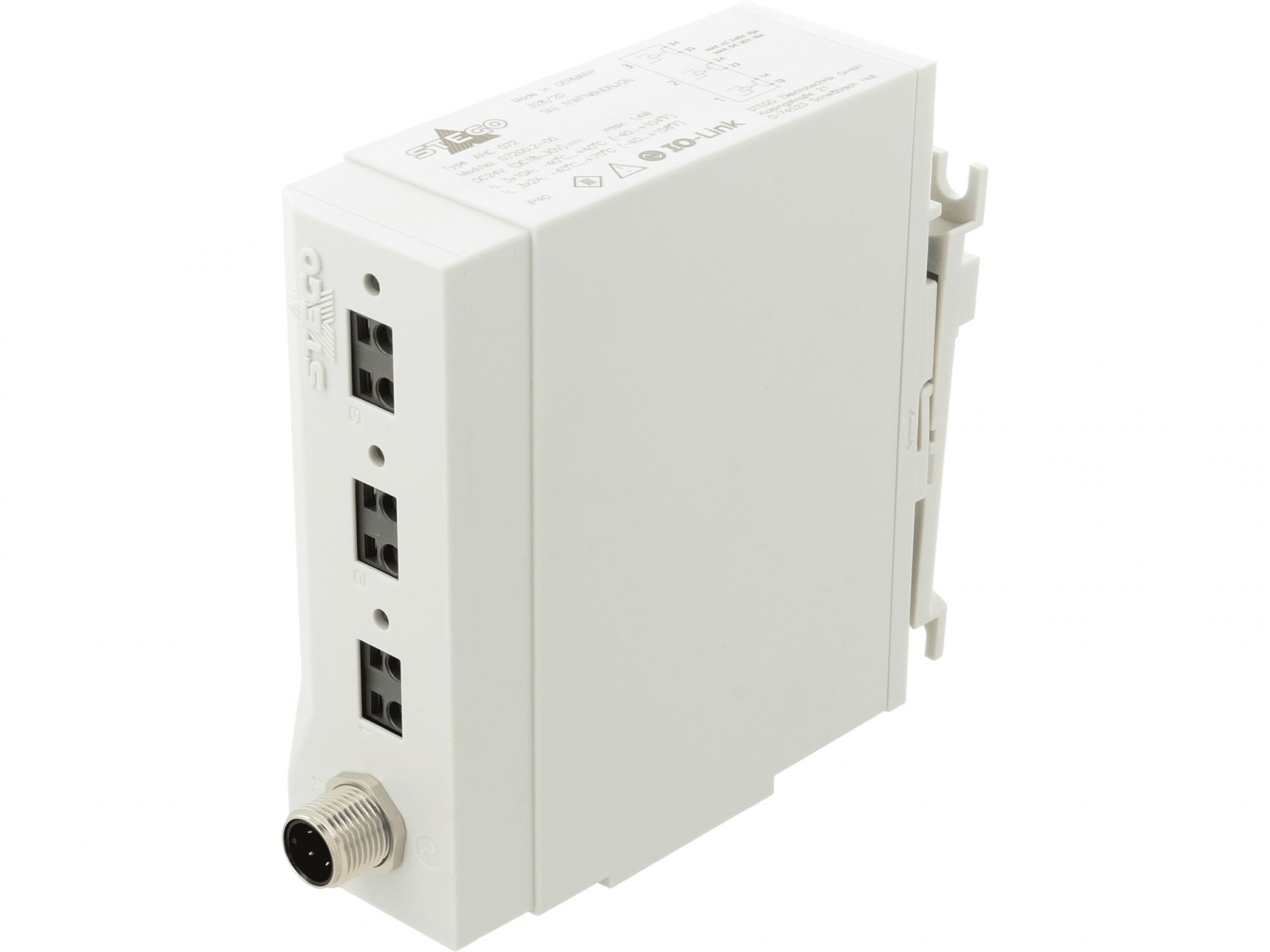

Relé modul három kimenettel áramkörökhöz és IO-Link csatlakozóval
Érdemes megemlíteni, hogy az IO-Link rendszer kontextusában a „hub” kifejezés utalhat egy aktuátormodulra, például relé típusra is, mint a 07200.2-00 modell esetében. Ez maximum 10A terhelhetőségű, 240V AC és akár 30V DC feszültségű, 3 kimenettel rendelkezik, AC be- és kikapcsolási áramcsúcsokat (akár 16A-t) 10 másodpercig tolerál. A parancsokat a mester rendszer (PLC, szerver, STEGO CONNECT felhőplatform) küldi, a hub IO-Link kommunikáción keresztül fogadja, és végrehajtja a kimeneten. Ez lehetővé teszi egy modern IIoT rendszer (Industrial Internet of Things) implementálását minimális erőforrásokkal és egyszerűsített telepítéssel.

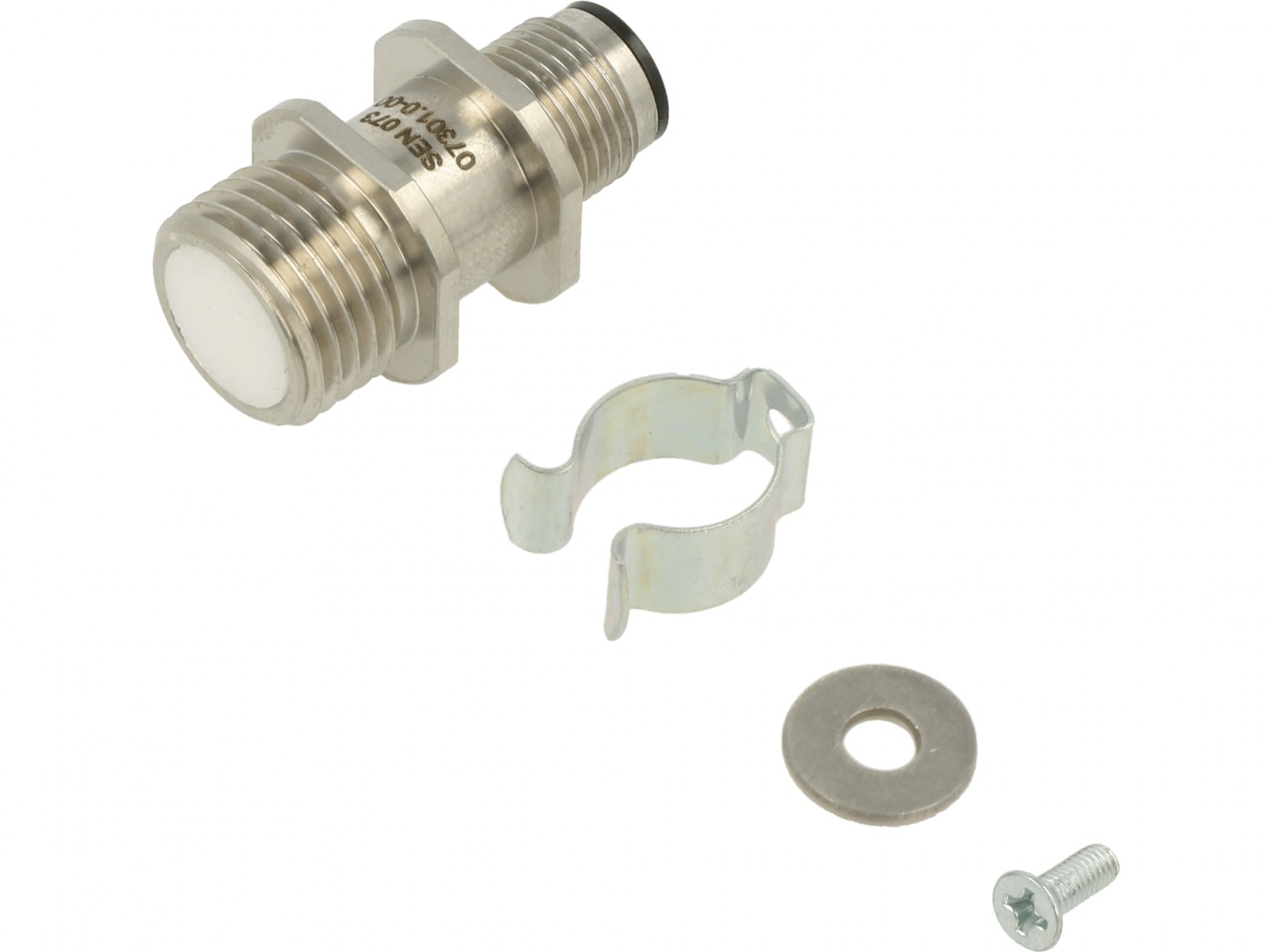

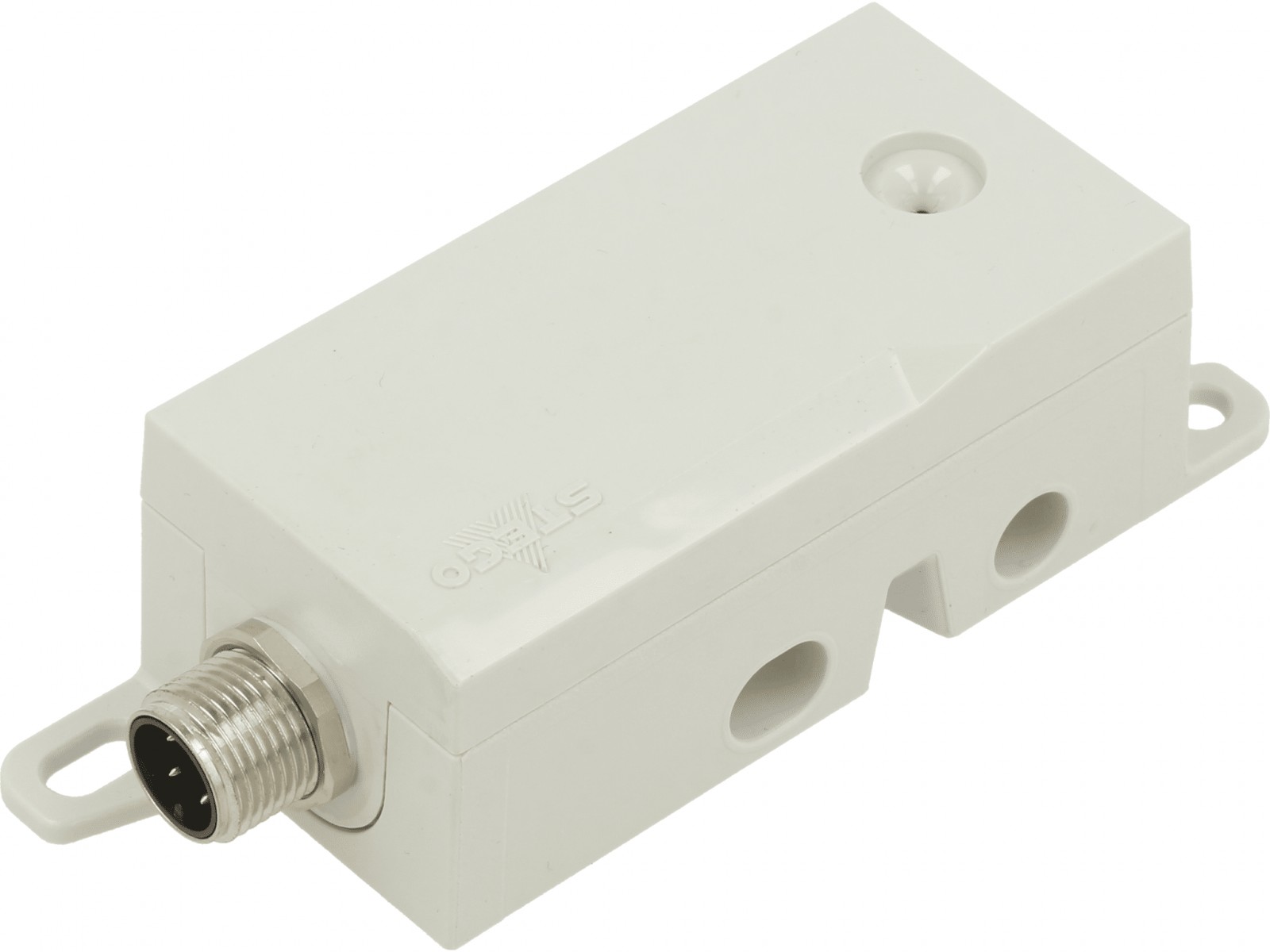

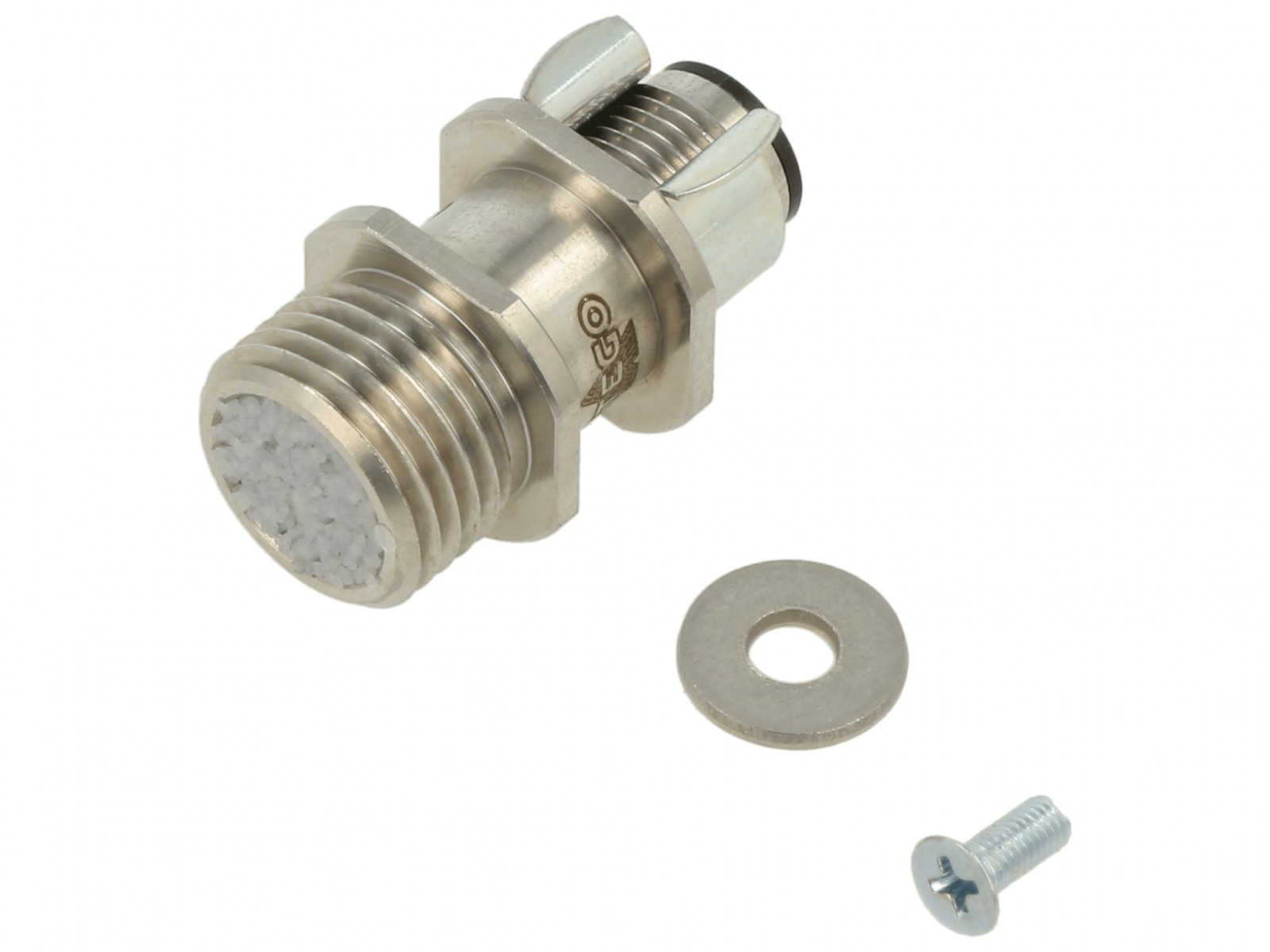

Nyomás és hőmérséklet érzékelő

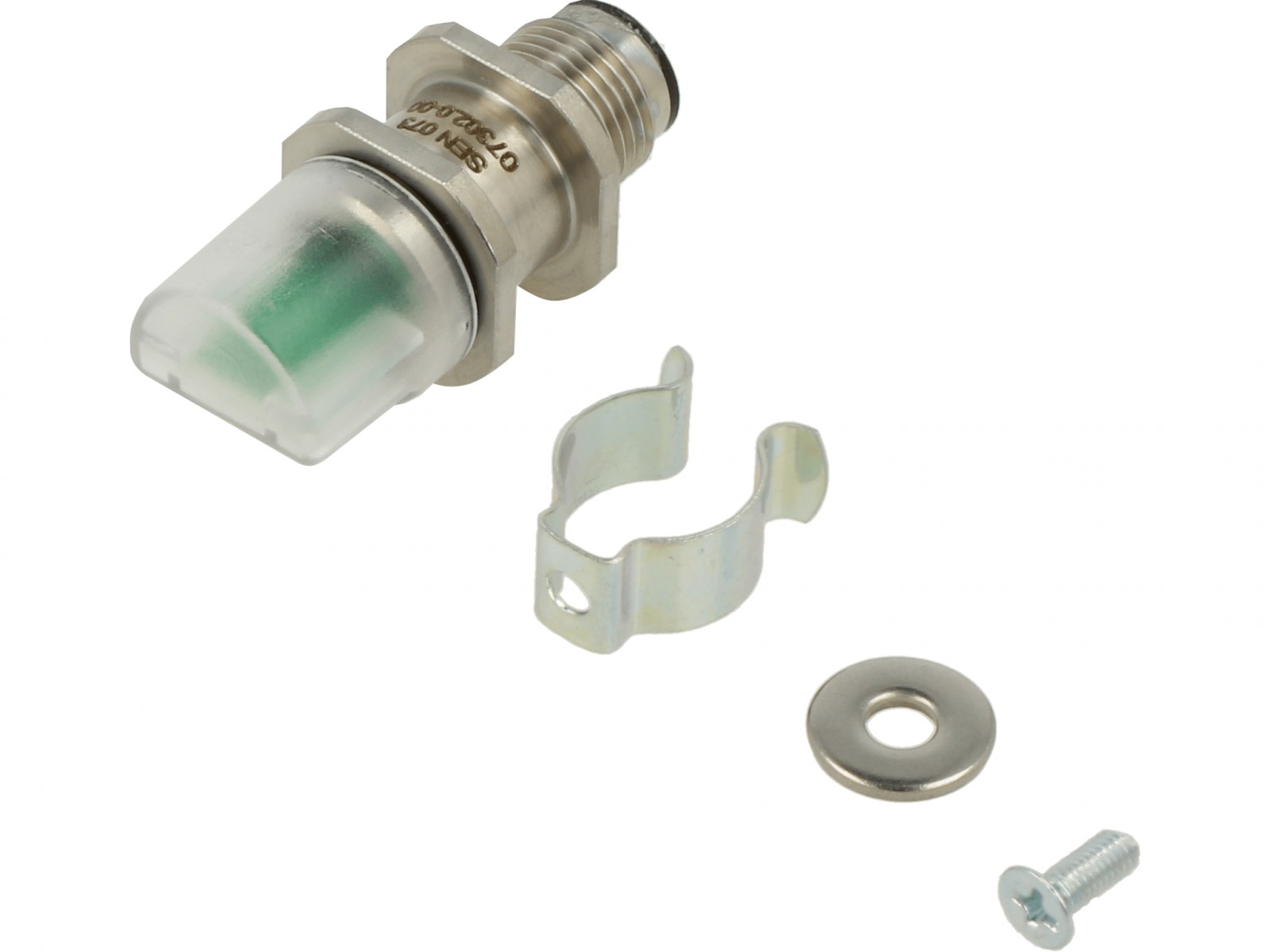

Az IO-Link kompatibilis alapérzékelők a STEGO-tól kompakt, előre kalibrált megoldások, magas védelmi szinttel (pl. IP64), szabványos ipari M12 csatlakozóval. Használhatók ipari, szellőző- és épületautomatizálási rendszerekben stb. A TME katalógusában STEGO által kínált nyomás- és hőmérséklet érzékelők, valamint légminőség- és fényerősség érzékelők találhatók.

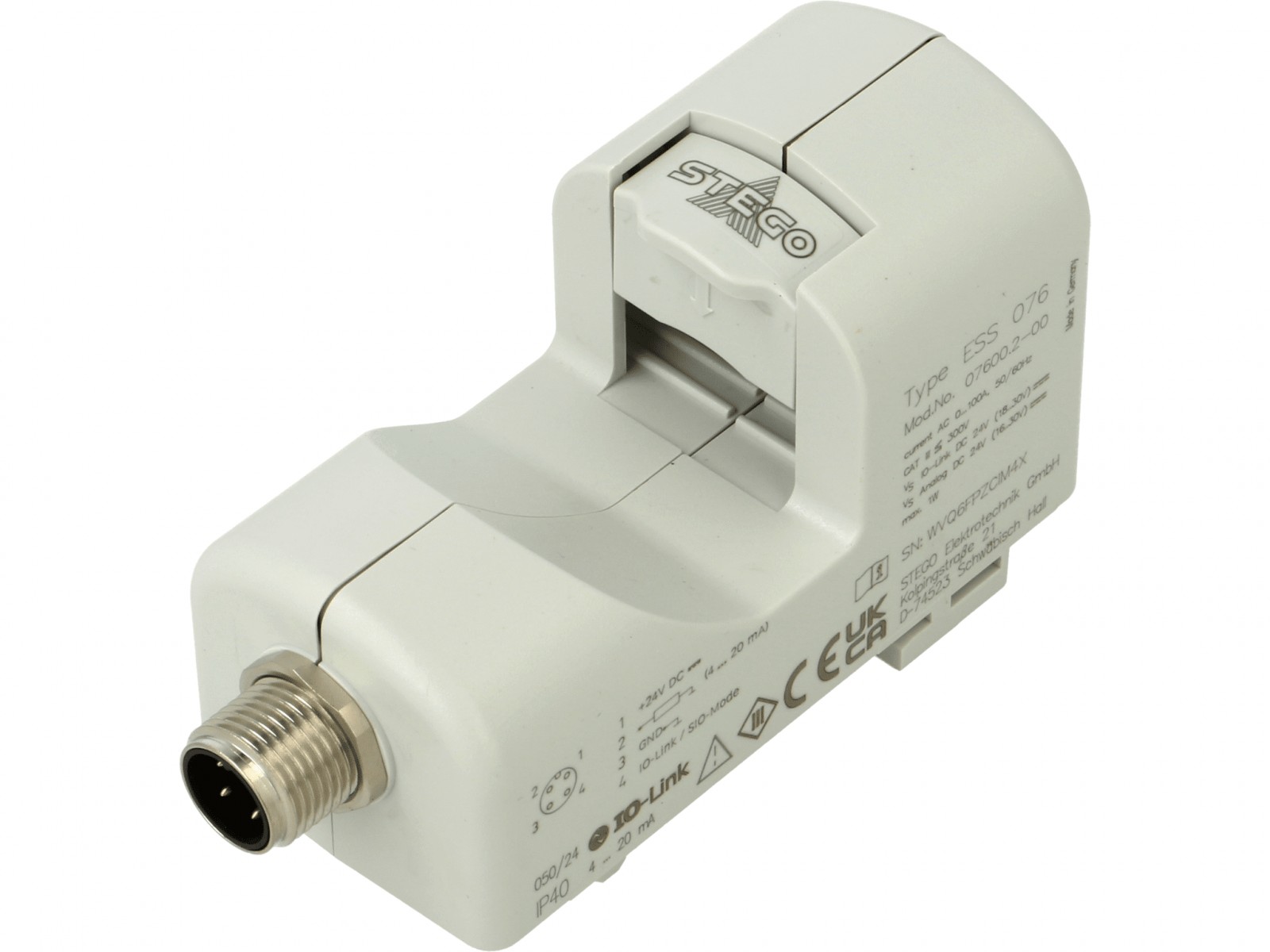

Kiegészítve a fentieket ultrahangos (közelség) érzékelők és áramváltók állnak rendelkezésre. Az előbbiek 0,3…4,0 m közötti távolságban működnek, műanyag házban (méret: 98x35x27mm), univerzális, csavaros szerelhető konzollal. Az áramváltók akár 100A áram mérésére és észlelésére szolgálnak. Az érzékelők kimenete lehet analóg (áram 4…20mA) vagy digitális (IO-Link). Ez lehetővé teszi a nagy terhelések távoli vezérlését és az energiafogyasztás monitorozását.
